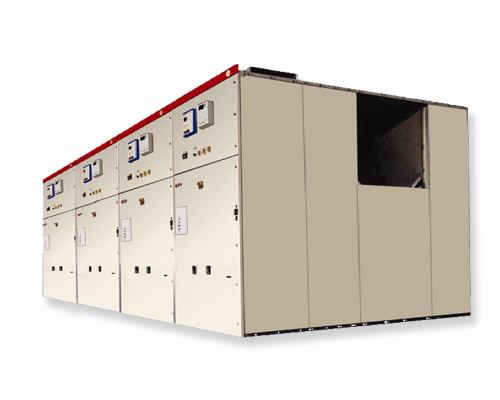

| 產品型號：KYN□-40.5交流金屬鎧裝移開式開關設備 |
一.概述
KYN□-40.5交流金屬鎧裝移開式開關設備(以下簡稱開關柜)系40.5kV三相交流50Hz的成套配電裝置，主要用于發電廠、變電所及工礦企業的配電室,作接受和分配電能之用，可實現對電路的控制、保護和監測功能；除廣泛用于一般電力系統外，還可使用于頻繁操作的場所。本開關柜符合GB3906-91《3-35kV交流金屬封閉開關設備》、IEC298《交流金屬封閉開關設備和控制設備》。
1.1正常使用環境條件：
a、環境溫度：上限+40℃下限-10℃；
b、海拔高度不超過1000米；
c、空氣相對濕度：日平均值不大于95％， 月平均值不大于90％；
d、地震烈度不超過8度；
e、不適用于有腐蝕或可燃性氣體、水蒸氣等明顯污染的場所。
注：超出上述正常使用條件時，用戶可與制造廠協商確定。

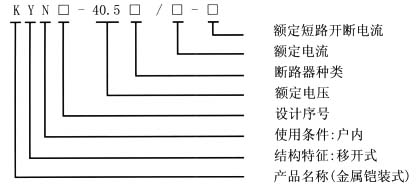

1.2型號含義：
二 開關柜和主要元器件的技術參數

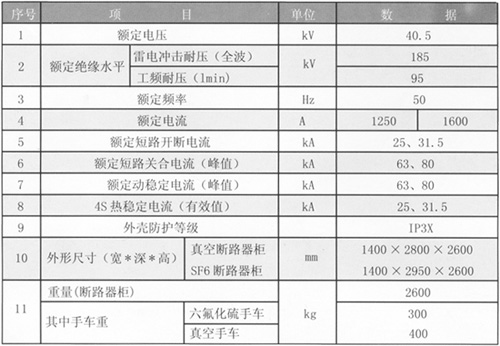

2.1開關柜主要技術數據見表1

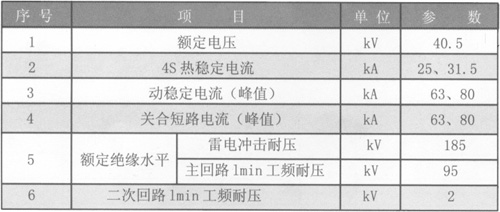

表1

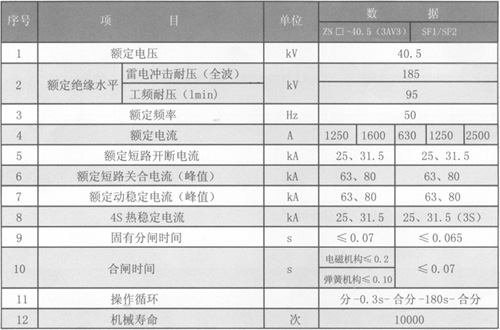

2.2斷路器主要技術參數見表2

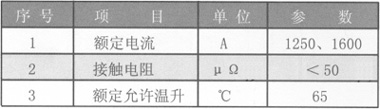

2.3斷路器柜一次隔離插頭YCT-1600主要技術參數見表3

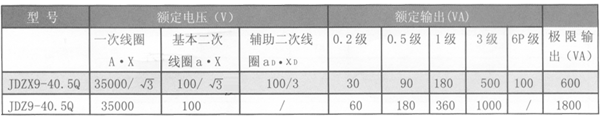

2.5 JDZX9-40.5Q型及JDZ9-40.5Q型電壓互感器主要技術參見表5
2.6.1 LZZB8－40.5A型電流互感器主要技術參數見表6
| 額定一次電流A |
額定頻率
Hz |
準確級組合 |
準確級及相應的額定輸出
VA |
短時熱電流（Ith )
kA/S |
| 0.2 |
0.5 |
5P10 |
5P20 |
| 50-200 |
50 |
0.2/5P10/5P20或
0.5/5P10/5P20 |
1 5 |
20 |
20 |
20 |
100×In/1 |
| 300 |
15 |
20 |
20 |
20 |
31.5/2 |
| 400—630 |
15 |
20 |
20 |
20 |
31.5/3 |
| 750～2000 |
20 |
30 |
30 |
30 |
31.5/4 |

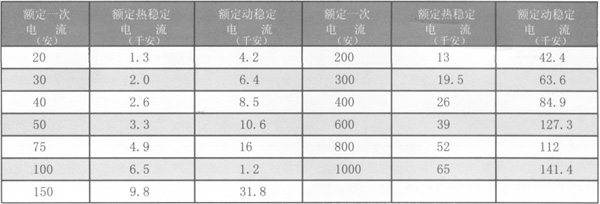

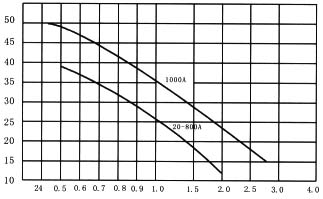

2.6.2 LCZ-40.5電流互感器技術數據 見表7 表8 表9及圖1表9
圖1
二次負荷(Ω)2．7 HY5W-51/135型避雷器主要技術參數見表10 表10
|
產品型號 |
系統額定電壓KV |
避雷器額定電壓KV |
避雷器持續運行電壓KV |
標稱放電電流下殘壓KV |
方波沖擊耐受
2msA |
|
HY5W-51/135 |
40.5 |
52.7 |
40.5 |
134 |
400 |
|
2.8 熔斷器主要技術參見表11 表11 |
| 序號 |
項目 |
單位 |
參數 |
|
1 |
XRNP-40.5型電壓互感器
|
額定電壓 |
kV |
40.5 |
| 額定電流
|
A |
O.5、 1、 3.15 |
| 開斷能力
|
kA |
50 |
|
2 |
XRNT-40.5型變壓器保護用高壓限流熔斷器
|
額定電壓
|
kV |
40.5 |
| 熔斷器額定電流
|
A |
50 |
| 熔體額定電流
|
A |
3.15、6.3、lO、16、
20、25、31.5、40、50 | |
|
|
2.9 連體彈簧操動機構主要技術參見表12 表12 |
| 序號 |
項目 |
單位 |
參數 |
| 1 |
ZYG-66型儲能電機 |
額定電壓 |
V |
交直流110/220 |
| 額定輸出功率 |
W |
≤230 |
| 正常工作電壓 |
|
85%-110%額定電壓 |
| 2 |
分合閘電磁鐵 |
額定工作電壓 |
V |
交直流ll0/220 |
| 額定工作電流 |
A |
1.05/O.96 |
| 額定電功率 |
W |
<115/210 |
| 3 |
機構輸出轉角 |
|
約51.5° | |
三 結構特征
開關柜結構按其組成可分為柜體、手車兩大部分。柜體內配用新型全絕緣真空斷路器或進口六氟化硫斷路器。柜體采用組裝結構，提高了手車與柜體的配合精度，產品外形美觀，能迅速組織生產、裝配，能及時交貨。柜體為薄鋼板彎制，用螺栓組裝成型。
典型方案按功能特征可分為繼電器儀表室、手車室、電纜室和母線室四部分，各部分以接地的金屬隔板分隔，因此可阻止電弧延伸，從而使可能產生的故障限制在很小的范圍內。除繼電器儀表室外，其它隔室均有獨立的泄壓通道。當某一部分需要換元件或維修時，不需要全柜停電，只需切斷元件兩端的電源，維修人員即可安全進入該室。其外殼防護等級為IP3X；手車室門打開，斷路器手車處于斷開/試驗位置時防護等級為IP2X。(開關柜結構及特征見圖2)
可實現閉門操作。開關柜的各項正常操作，包括斷路器分合閘，斷路器手車推到工作位置和退出到斷開/試驗位置以及接地開關的分合閘都能在高壓隔室門關閉條件下進行。
開關柜具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等其它一次方案。本開關柜采用復合絕緣，材料工藝完全立足于國內。
主回路采用絕緣母線，相間及連接頭配有用阻燃材料注塑而成的絕緣套，主母線為分斷母線，相鄰柜間用母線套管隔開，能有效地防止事故蔓延，同時對主母線起到輔助支撐作用。
在電纜室里裝有電流互感器、接地開關等，寬裕的空間便于多根電纜的連接。
觸頭盒前裝有金屬活門，上下活門在手車從斷開/試驗位置運動到工作位置過程中自動打開，當手車反方向運動時自動關閉，形成有效隔離。
主開關、手車、接地開關及柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”功能。
接地開關具有較高的關合能力，從而可避免由于誤操作而使設備遭受不應有的損壞。電壓監視絕緣子與接地開關組合為一體，終端顯示裝置于開關柜的正面并能在15％額定相電壓下發出可見光，具有比較可靠的防護人身安全措施。
斷路器手車只有當在斷開/試驗位置或工作位置時，斷路器才能進行合閘操作，而且在斷路器合閘后，手車的推進機構無法操作，以防止帶負荷推拉斷路器手車。
只有當接地開關處在分閘狀態時，斷路器手車才能從斷開/試驗位置運動至工作位置，僅當斷路器手車處于斷開/試驗位置時，接地開關才能進行合閘操作，這樣實現了防止帶電誤合接地開關。
接地開關處于分閘狀態時，電纜室門無法打開，防止誤入帶電間隔。
斷路器手車處于試驗或工作位置而沒有控制電壓時，僅能手動分閘而不能合閘(可選項)。
斷路器手車在工作位置時，二次插頭被鎖住不能拔除。
手車車架中裝有絲桿螺母推進機構及超越離合器。絲桿螺母推進機構輕松地操作使手車在斷開/試驗與工作位置之間移動，借助絲桿螺母的自鎖性可使手車可靠鎖定在工作位置，防止因電動力的作用引起手車竄動而引發事故。超越離合器在手車移動退至工作位置時起作用，使操作軸與絲桿軸自動脫離而空轉，可防止誤操作而損壞推進機構。開關柜與國外同類產品相比，復合絕緣裕度較大，產品的絕緣穩定性好。
四 開關柜的安裝與調整
4．1開關柜安裝基礎參考圖3(選用電纜進出線時)。
前柜左側板下部基礎挖一條(200mm)×(700mm)的溝槽，以便從電纜溝引入控制電源．柜后離墻 >1400mm，以便檢修電流互感器、接地開關及主母線。
4．2柜體安裝好以后再將手車推入相應的柜內。當開關柜安裝好以后，清除柜內的灰塵雜物，用清潔干燥的軟布將母線擦拭干凈，檢查導體絕緣表面是否有缺陷，在連接部位涂上導電膏或中性凡士林油。
4．3檢查全部緊固螺栓有無松動，接線是否可靠。將手車在柜內進行推進拉出并進行分合閘操作，觀察有無異常。檢查聯鎖是否可靠，二次接線以及繼電器的整定值是否正確。
4．4手車處于工作位置時，應保證一次隔離動、靜觸頭接觸良好。動、靜觸頭接觸深度應大于25毫米。
4．5按照斷路器及其操作機構各自產品使用說明書的要求及調試方法調好斷路器的分、合閘速度及有關參數。
4．6斷路器手車只有在斷開/試驗位置或工作位置時，斷路器才能進行合閘操作，而且在斷路器合閘后，手車的推進機構無法操作，以防止帶負荷推拉斷路器手車。
只有當接地開關處在分閘狀態時，斷路器手車才能從斷開/試驗位置運動至工作位置，僅當斷路器手車處于斷開/試驗位置時，接地開關才能進行合閘操作，這樣實現了防止帶電誤合接地開關。
接地開關處于分閘狀態時，電纜室門無法打開，防止誤入帶電間隔。
斷路器手車處于試驗或工作位置而沒有控制電壓時，僅能手動分閘而不能合閘(可選項)。
斷路器手車在工作位置時，二次插頭被鎖住不能拔除。
五 使用與維護
5．1開關柜在投入運行前，應認真核對銘牌所標技術數據與運行電力線路所要求的技術數據是否一致。
5．2徹底清除柜內的灰塵和異物。對有裂紋或損壞的絕緣件應及時更換。對所有絕緣件的表面用工業酒精或丙酮擦拭干凈。
5．3對設備所有緊固件進行認真檢查，以排除松脫現象。對傳動及接觸連接部位用工業用黃臘油涂敷潤滑。
5．4完成上述工作后，對斷路器進行儲能、合閘、分閘試操作，如正常，即可通電運行。
5．5開關柜在正常運行時，應對運行情況如實記錄，并按斷路器的使用說明書的要求做好定期的維護保養工作。如發現絕緣件表面凝露或局部放電、導體連接處或動靜觸頭接觸處過熱變色、柜內溫度明顯偏高以及聞到強烈的異常氣味等，應及時找出原因加以排除，并通知制造廠協同處理。 |
