二、使用環境
2.1周圍空氣溫度
上限見表1
|
海拔 |
1000 |
2000 |
3000 |
|
最高周圍空氣溫度(℃) |
40 |
35 |
30 |
下限-10℃
2.2海拔：不大于1000m(特殊訂貨不大于3000m)。
2.3溫度與污移：相對日平均值不大于95％，月平均值不大于90％。在高濕期內溫度急降時允許產生凝露，開關柜可以在GB3906-91。
附錄E規定的1級條件使用。
2.4周圍空氣不受腐蝕性氣體；水蒸汽明顯污染。
2.5無經常性劇烈振動。
三、產品系列和主要規格
3.1本產品系列可分為電流柜(額定電流>2000A)和小電流柜(額定電流≤2000A)。
3.2開關柜主回路方案見表11。

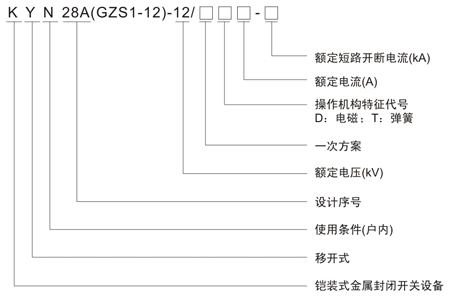

3.3全型號的組成。
四、可移開部件
4.1可移開部件在開關柜內的狀態。
4.1.1定位狀態：定位狀態是可移開部件在柜內的一種穩定狀態，在這種狀態時，可移開部件上安裝的斷路器可以進行合閘或分閘操作;推進機構的搖把插口被封閉，可移開部件不能移動。可移開部件的定位狀態只能在工作位置和試驗(儲存)位置實現。定位狀態的實現和解除，都是通過連鎖鑰匙的轉動實現的．在定位位置，連鎖鑰匙可以拔出取走。
4.1.2移動狀態：移動狀態是可移開部件在柜內的一種暫時狀態。在這種狀態下，可移開部件上安裝的斷路器不能進行操作，推進機構搖把插口打開，可移開部件可以在柜內的試驗位置和工作位置之間移動。此時，連鎖鑰匙不能拔出取走。
4.2可移開部件在開關柜內的位置。
4.2.1工作位置：這是可移開部件在柜內的一種定位狀態。在工作位置，開關柜的主回路接通，輔助回路也接通。
4.2.2試驗位置：這是可移開部件在柜內的一種定位狀態。在試驗位置，開關柜的輔助回路接通，但主回路斷開，并且動靜觸頭被金屬簾板隔開。
4.2.3儲存位置：如果可移開部件在柜內試驗位置再切斷輔助回路，可移開部件就處于儲存位置。
五、技術參數
KYNl8A-12戶內交流金屬鎧裝移開式開關設備技術參數
開關柜基本技術參數見表2
|

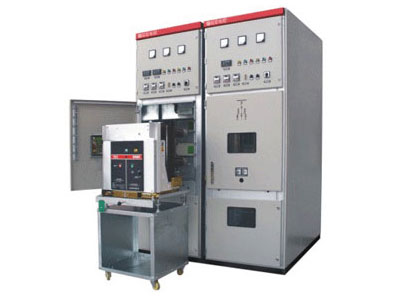

KYN18A-12交流金屬鎧裝移開式開關設備
