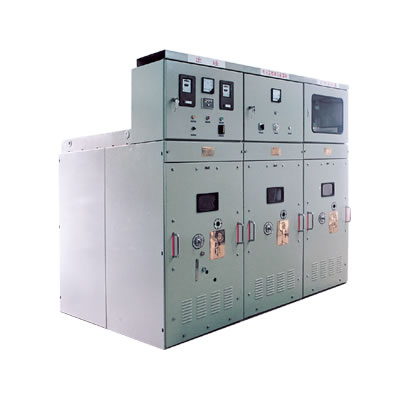

| 產品型號：KYN1-10型交流金屬封閉鎧裝移開式開關設備 |
一、概述及用途
KYN1-10型交流金屬鎧裝移開式開關柜，適用于3-10kV交流50Hz額定電流為630～2500A的單母線、單母線分段電力系統中，作為接受和分配電能的戶內成套配電設備。具有對電路進行控制、保護和檢測等功能。
該產品符合IEC-298《交流金屬封閉開關設備》國際電工委員會標準和CB3906-91《3-35kV交流金屬封閉開關設備》國家標準。滿足水電部的五防要求。具有適用安全可靠，維修方便的特點。
二、使用條件
1、環境溫度 上限+40℃
下限-5℃（允許在-30℃時貯運）
2、海拔高度不超過1000m；
3、相對濕度不大于90%（+25℃時）；
4、地震烈度不超過8度；
5、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
注：當超出上述使用環境條件時，用戶可與廠方協商。
|

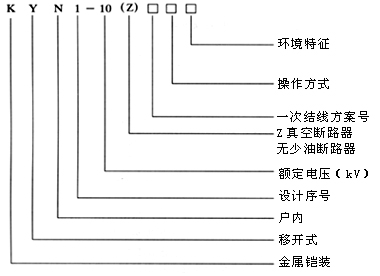

三、型號及含義
|
※（TH）用于濕熱帶
（TA）用于干熱帶
（G）用于高 海拔
（D）電磁操作
（T）彈簧操動
|
| ※普通型不加注此項 |
| |
|
四、主要技術參數 表1 KYN1-10型開關柜技術數據 |
| 名 稱 |
單 位 |
主 要 技 術 數 據 |
| 額定電壓 |
kV |
3 6 10 |
| 額定電流 |
A |
630 1000 1250 1600 2500 |
| 額定短路開斷電流 |
kV |
16/20* 31.5 40 |
| 外形尺寸 |
架空進出線 |
mm |
840×1650×2200 |
1000×1800×2200 |
| 電纜進出線 |
840×1500×2200 |
1000×1650×2200 | |
|
*系指額定電壓為6kV時的數據 |
|
|
|
表2 少油斷路器技術數據 |
|
型號 |
額定電壓（kV） |
額定電流（A） |
額定開斷電流（kV） |
極限通過電流峰值（kV） |
4秒熱穩定電流（kA） |
配用機構 |
|
SN10-10 Ⅰ |
6 |
630 |
20 |
50 |
20 |
CD10Ⅰ
CT8 |
|
10 |
630 |
16 |
40 |
16 |
CD10Ⅰ
CT8 |
|
SN10-10 Ⅱ |
10 |
1000 |
31.5 |
80 |
31.5 |
CD10Ⅰ
CT8 |
|
SN10-10 Ⅲ |
10 |
2000
3000 |
40 |
125 |
40* |
CD10-Ⅱ
CT8 | |
|
注：（1）*為2秒時的數據
（2）根據用戶訂貨要求，亦可配裝ZN28-12G型真空斷路器
（3）根據用戶要求，亦可配裝CT17、CT19、CD17、CD19型機構 |
|
|
|
表3 (a)電磁操動機構技術數據 |
|
型 號 |
合閘線圈額定電壓（V） |
脫扣閘線圈額定電壓（V） |
|
CD10 |
110 220 |
24 48 110 220 | |
|
|
|
表4 (a)電磁操動機構技術數據 |
|
型 號 |
儲能電動機額定工作電壓（V） |
合閘線圈額定工作電壓（V） |
分勵脫扣器額定工作電壓（V） |
失壓脫扣器額定電壓（V） |
過流脫扣器額定電流（A） |
|
CT8 |
 110
|
—48 |
—48 |
～110 |
5
|
|
220 |
110 |
110 |
～220 |
|
380 |
220 |
220 |
～380 |
|
|
380 |
～380 |
| |
|
KYN1-12型高壓開關柜的外形尺寸圖見附圖1，安裝尺寸圖見附圖2 |
|
|
|

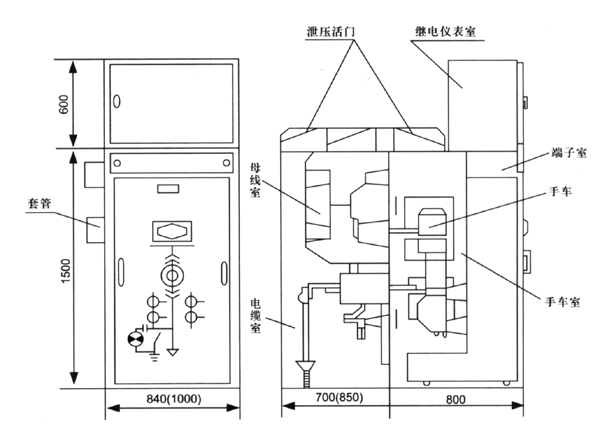

圖1 KYN1-10型移開式金屬封閉高壓開關柜外形尺寸
注：1、電纜進出線柜深度1650，架空進出線柜深度為1800；
2、當電流≥1600A時，柜體寬度為1000mm，高度、深度類同笑電流方案 |
|
|
|
|
尺寸
柜寬A |
L1 |
L2 |
B |
C |
C1 |
D |
|
800
840 |
1500 |
530 |
425 |
700 |
600 |
280
430
580 |
|
1650 |
680 |
|
1800 |
830 |
|
1000 |
1650 |
680 |
600 |
900 |
800 |
430 |
|
1800 |
830 |
580 |
|
1200 |
1500 |
530 |
800 |
1100 |
1000 |
|
|
1650 |
680 |
|
1800 |
830 | | |
|

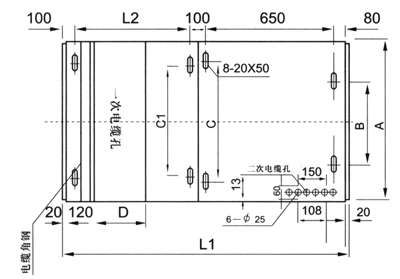

圖2(a)手車柜安裝尺寸 |
| |
 |
|

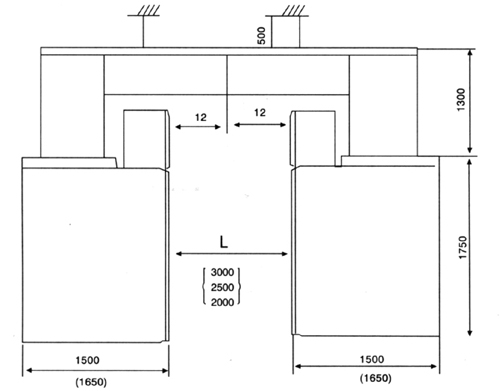

| 圖2(b)母線橋安裝尺寸圖（供參考） |
| |
 |

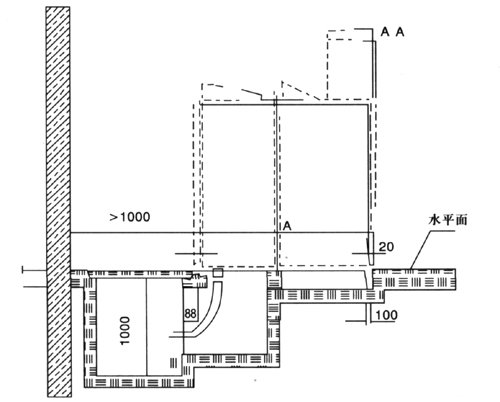

| 圖2(c)基礎安裝（供參考） |
|
|
五、訂貨須知
訂貨時，請用戶提供下述技術資料：
（1）一次接線單線系統圖及元件技術數據。
（2）二次接線原理圖（或二次標準接線方案編號）及元件規格、型號、技術數據；
（3）開關柜排列圖及平面布置尺寸，笑母線布置圖；
（4）一二次電器設備匯總表；
（5）如訂貨時未加以說明，制造廠只提供主母線原材料。 | |
