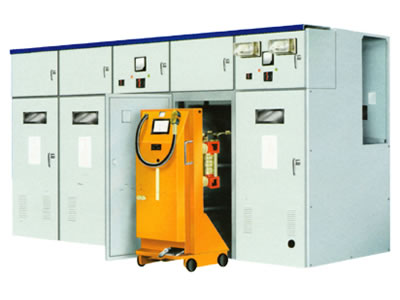

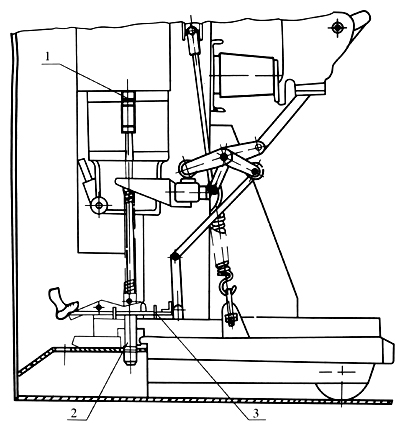

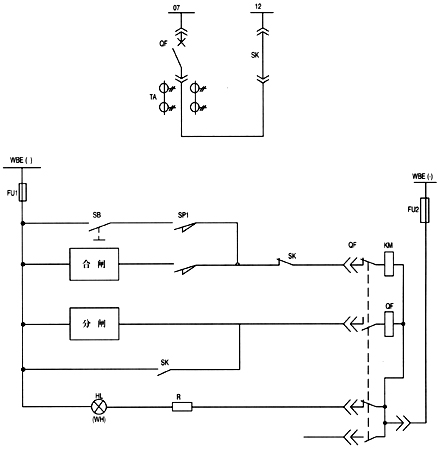

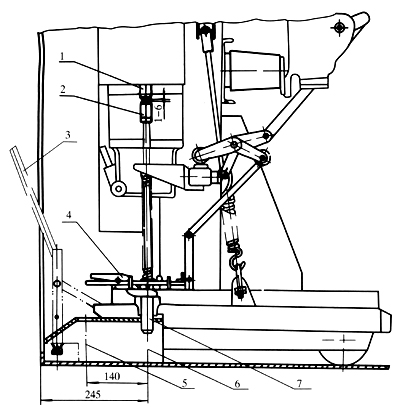

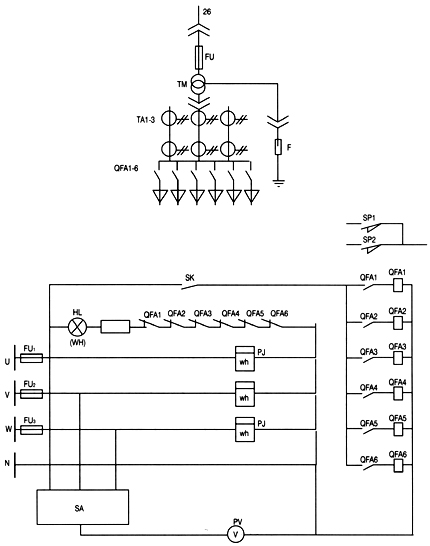

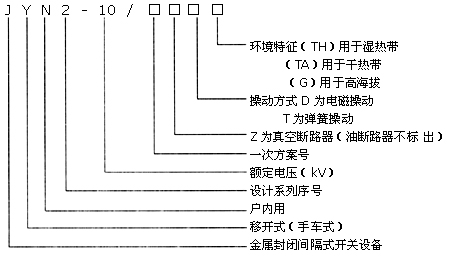

產品型號：JYN2-10型戶內移開式交流金屬封閉開關設備 一、概述       JYN2-10型戶內移開式交流金屬封閉開關設備（以下簡稱開關柜）適用于交流50Hz，額定電壓為3-10kV，額定電流630~3150A的三相交流單母線、雙母線、單母線帶旁路系統，作為接受和分配電能之用。可滿足各種發電廠、變電站（所）及工礦企業的使用要求。      本產品符合GB3906《3-35kV交流金屬封閉開關設備》標準和IEC-298《交流金屬封閉開關設備和控制設備》標準，并符合機械工業部和水利電力部聯合提出在金屬封閉開關設備中安裝防止電器誤操作裝置的要求，即“五防”要求： a.防止帶負荷拉合隔離開關； b.防止誤拉誤合斷路器； c.防止帶接地線合閘； d.防止有電掛“接地線”； e.防止誤入帶電間隔。   二、 正常的使用環境條件 a.環境溫度   上限+40°C                 下限-5°C（允許在-30°C時儲運）； b.海拔高度不超過1000m（凡海拔超過1000m的地方，按JB/Z102-71《高壓電器使用于海拔地區的技術要求》規定處理）； c.相對濕度不大于90%（+25°C時）； d.地震烈度不超過8度； e.沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。                         　    三. 型號及含義        四. 額定參數     1、 本開關柜的額定參數符合產品技術條件的規定，其主要參數見表1。 序號 名稱 單位 ZN28-10 630A ZN28-10 1250A ZN28-10 3150A SN10-10 I C1 SN10-10 Ⅱ C1 SN10-10 Ⅲ C1 1 額定電壓 kV 3                    6                   10 2 最高工作電壓 kV 3.5                  6.9                 11.5 3 開關柜額定電流 A 630 800② 800② 1000① 1600 2500 4 斷路器額定電流 A 630 1000 1000 1250 2000 3000 5 額定短路開斷電流 kA（有效值） 16；16kV時為20 31.5 31.5 6 額定短路關合電流 kA（峰值） 50 80③ 80 7 額定峰值耐受電流 kA（峰值） 50 80 80 8 4S額定短時耐受電流 kA（有效值） 20 31.5 31.5 9 開斷電容器 kvar   1000   10 一次母線額定峰值耐受電流 kA（峰值） 50 80 80 11 外型尺寸④ 寬×深×高 840×1500×2200 1000×1500×2200 1200×1500×2200 12 重量 kg 750 800 1000A 1000 2500A 1200 ①在開關柜內經試驗可達1200A。         ②在開關柜內經試驗可達900A。      ③在開關柜內經試驗可達95KA（峰值）     ④方案26，寬度為1200mm。 2 、一次回路的電器設備技術參數見表2-10。     直流電磁操動機構   表2 型號 所配斷路器型號 線圈動作電流（A) 合閘 分閘 110V 220V 24V 48V 100V 220V CD10 I SN10-10 I C1 196 98 37 18.5 5 2.5 CD10 Ⅱ SN10-10 ⅡC1 SN10-10 ⅡC/1250 240 120 37 18.5 5 2.5 CD10 Ⅲ SN10-10 ⅢC/2000             3000 294 147 　 18.5 5 2.5                彈簧操動機構  表3 名稱 額定工作電壓下的工作電流（A) 直流 交流 　 48V 110V 220V 110V 220V 380V 合閘電磁鐵 6 2.3 1.2 <9.5 <5 <3 分閘電磁鐵 2.4 1.1 0.56 <2.5 <1.2 <0.8 過電流脫扣器 5 失壓脫扣器 額定工作電壓（V) ～110或～100 ～220 ～380 額定功率(VA) <40 儲能電機 型號 HDZ-113 HDZ-213 HDZ-313 額定工作電壓（V) 110 220 ～380 額定功率（W) <450 注：亦可配用CT17、CT19彈簧機構及CD17行電磁機構            電流互感器 表4  型號 額定電流（kV) 額定電流IN（A 準確級次  二次負荷（VA) B級額定10%倍數 IS熱穩定電流Itn 動穩定電流Idrn LZZB6-10 10 5～200    10/15 10 150LN 1.8 I tn （最大24.5kA) （最大44kA) LZZQB6-10 100～300 15/20 15 44kA 79kA 400～500 0.5/B 20/30 600～1500    30/40 LMZB6-10 1500～2000 0.5/B 50/50 15        3000～4000 B/B 60/60 也可選用同類產品的電流互感器，其型號詳見一次方案表（下各表同)          電壓互感器  表5 型號 額定電壓（V) 額定容量（VA)  極限負荷 0.5級 1級 3級 JDZ6-3 3000/100 25 40 100 200 JDZ6-6 6000/100 50 80 200 400 JDZ6-10 10000/100 JDZJ6-3         25                40 100 200 JDZJ6-6 50 80 200 400 JDZJ6-10     熔斷器 表6 型號 額定電壓（kA) 三相額定斷流容量（MVA) 額定電流（A) 熔絲額定電流（A) 切斷極限短路電流時限流峰值（kA) RN3-10 3 200 20 2，3，5 7.5，10 15，20 24.5 6 14 10 8.6 RN2-10 3 500 0.5      160 6 1000 300 10 1 000           避雷器 表7 型號 額定電壓（有效值)（kV) 滅弧電壓（有效值)（kV) 工頻放電電壓（有效值)（kV) 沖擊放電電壓（1.5～20us)不大于（峰值)（kV)  殘壓10/20us不大于（峰值)（kV) 3kV 5kV FS3 3 3.8 9～11 21 16 17 6 7.6 16～19 35 28 30 10 12.7 26～31 50 47 50 FZ2 3 3.8 9～11 20 14.5 16 6 7.6 16～19 30 27 30 10 12.7 26～31 46 45 50 FCD3 3 3.8 7.5～9.5 9.5 9.5 10 6 7.6 15～18 19 19 20 10 12.7 25～30 31 31 33         電容器 表8 型號 額定電壓（kV) 標稱容量（kVar) 標稱容量（µF) YY6.3-12-1 6.3 12 0.96 YY10.5-12-1 10.5 12 0.348 另序電流互感器 表9 型號 配用繼電器型號 繼電器的使用刻度（A） 繼電器的啟動電流（A） 單相接地電流（A） LJ1- Φ75 DL-31/0.2 0.1～0.2 0.1 10 DD-1/60 0.03～0.06 0.03 　≯3             接地開關 表10 型號 額定電壓（kV）  額定電流（A） 2秒熱穩定電流（kA） 動穩定電流（kA） 相間中心距離 JN-10 I 10 1000 31.5 80 230 JN-10Ⅱ 10 1000 31.5 80 250 五、設計和結構      本開關柜的結構用鋼板彎制焊接而成，整柜由固定的殼體（以下簡稱外殼）和裝有滾輪的可移開部件（以下簡稱手車）兩部分組成。 1、外殼      外殼用鋼板或絕緣板分隔成手車室、母線室、電纜室和繼電儀表室四個部分，制成金屬封閉間隔式開關設備。      外殼的前上部位是繼電儀表室，繼電儀表室前門（簡稱表板，下同）可以裝設指示儀表，操作開關，信號繼電器、按鈕和信號燈等二次設備；室內裝有搖門式繼電器屏，繼電器為凸裝板前接線型；室內頂部能裝15路小母線，底部為二次插座和端子排，整個小室底下用四組減震器與殼體聯成一體以達到避震效果。      外殼的下門內是手車室以及斷路器的排氣通道，將壓力作用下的游離氣體通過排氣通道從殼體頂部向外排出，門上裝有觀察窗，可以通過觀察窗觀看油斷路器的油標以及真空斷路器的工作狀況，底部左下側為二次電纜進線孔，電纜沿左側通到繼電儀表室。      外殼的后上部分為母線室，一次母線最大截面為2×（10×100）。后下部為電纜室，可放置240mm電纜二根，電流互感器和接地開關都裝于其內，底部用絕緣板將電纜室與電纜溝隔離。后面封板上裝有觀察窗，可以通過觀察窗了解設備運行情況。      下封板與接地開關有聯鎖，當接地開關閉合后才能開啟下封板，儀表門前下方裝有電壓顯示燈，當母線帶電時燈亮，不能拆卸上封板。 2、 可移開部件（簡稱手車、下同）。      手車用鋼板彎制焊接而成，底部裝有四只滾輪，能沿水平方向移動，還裝有接地觸頭、導向裝置、腳踏鎖定機構，及手車杠桿推進機構的扣攀（可根據用戶需要，配渦輪渦桿推進機構）。      手車分?jǐn)嗦菲魇周�、電壓互感器手車、避雷器手車、電容器避雷器手車、所用變壓器手車、隔離手車及接地手車七種。 2.1 手車定位裝置      當手車從柜的正面推入柜內時，首先到達試驗位置，鎖定軸銷自動插入試驗位置定孔使之鎖定，試驗位置開關SP1動作，此時應接通二次插頭，可對斷路器、繼電保護等進行動作試驗。當手車需進入工作位置時，應踏鎖定跳閘機構，使鎖定軸銷拔出試驗位置的定位孔，然后借助杠桿或渦輪渦桿推進機構推進操作桿，使手車退到試驗位置并鎖定銷自動插入工作位置定位孔使之鎖定，（見圖1），此時工作位置開關SP2動作，試驗位置開關復位，這時可通過操作開關使斷器合閘。 圖1：手車工作位置鎖定圖 　 1.CD10脫扣鐵芯 5.手車試驗位置 2.脫扣頂桿 6.手車工作位置 3.杠桿推進操作桿 7.鎖定軸銷 4.跳閘腳踏板      當手車需退出工作位置時，應腳踏鎖定跳閘機構，使鎖定銷未插入定位孔，然后借助推進操作機構使手車退到試驗位置并鎖定，試驗位置開頭SP1動作，工作位置開關復位。當手車需退 出手車室前，應首先解脫二次插頭，以防損壞電器。 2.2 斷路器手車      手車未達到工作位置或試驗位置時，位置開關不工作，且鎖定銷未插入定位孔，此時斷路器不 合閘，手車未達到工作位置或試驗位置時，斷路器合閘后腳踏跳閘機構被一閉鎖裝置鎖住，他能防止斷路器在正常工作時（合閘）由于誤拉手車引起誤跳開關，當在緊急狀況下，可以拉動腳踏鎖定跳閘機構右側的把手（解除閉鎖裝置），然后用腳踏鎖定跳閘機構使斷路器跳閘（見圖2）。 圖2：腳踏跳閘機構     1.CD10脫扣鐵芯頂起 2.鎖定軸銷從工作位置定位孔退出 3.閉鎖裝置 　 2.3 隔離手車      由于隔離手車不能帶負荷從線路中退出工作，因此隔離手車與相對應斷路器之間設置有電氣聯鎖裝置（原理圖見圖3）。     圖3：隔離手車與相對應斷器之間電器聯鎖 SB： LA18/22  KM1： CZ0-40C/220 SK1： F1-2  SP1-2： JW2-11Z/3 HL： XD5-220 FU1-2： R1-10/4A      當要使隔離手車退出工作位置時，在開關柜外右下側用操作棒向左轉動90º解除機械閉鎖，使電氣聯鎖接點SK閉合，分閘線圈QF接通，回路分?jǐn)嗖粠ж?fù)荷，這時儀表板上白燈亮，然后才能操動隔離手車。當隔離手車在工作或試驗位置時，應將操作棒向右轉動90º使手車鎖定，然后才能操作相應的QF斷路器，這時儀表板上白燈熄滅。在隔離手車正面有操作順序牌，幫助操作人員在操作隔離手時能按順序操作。 2.4 所用變壓器手車      所用變壓器手車跟隔離手車一樣，不能帶負荷拉動手車，因此所用變壓器柜設有電氣聯鎖裝置， 原理圖見圖4。      圖4：所用變壓器手車電器聯鎖      TA1-3： LQG2-0.5；  QFA1-6： DZ10-100/334； F： ZB2-260； SK： F1  HL： XD5-220； FU1-3： R1-10/6A；   PJ： DT8； PV： 42L6-V； SA： LW2-4.5/F4-8X； SP1-2： JW2-11Z/3.      當要使所用變壓器手車退出工作位置時，在開關柜右下側用操作桿向右轉動90º解除機械閉鎖，電氣聯鎖使接點SK閉合，使QFA低壓側開關斷電即所用變壓器低壓側不帶負荷，這時儀表板上白燈亮，然后才能操動所用變壓器手車，當所用變壓器手車在工作或試驗位置時，應將操作桿向右轉動90°使所 用變壓器手車鎖定，然后才能操動所用變壓器低壓側開關，這時儀表板上白燈熄滅。 2.5 接地手車      接地手車專為主母線接地而設計，原理圖見（圖16），當用戶需要時可提出訂購。 其本體是斷路器手車，上部觸頭由母排將三相短接并接地，在需要母線接地時，將該段母線的進線斷路器手車?yán)�出柜外，將接地手車推入該進線柜的試驗位置，它依靠電器聯鎖與該段母線相聯的斷路器斷開并使之不能合閘，這時儀表板上白燈亮，然后才能將接地手車推入到工作位置，使母線接地�？� 慮到開關柜在大修時的安全，電源進線端出必須三相接地，此時只要視手車上三個紅燈，如進線電源端無電壓，則三個紅燈熄滅，這時可合上斷路器， 使進線電源端三相接地，這時候就可安全檢修了。 3 接地和接地開關 3.1 接地       為保證開關柜的骨架與繼電儀表室及門上的電器相通，采用軟接線相聯，在開關柜后下部設置接地端子，當開關柜排列后，沿排列的寬度方向可布設接地母排，材料為6×30銅母線。      該接地端子與開關柜骨架各功能單元、開關設備的接地端子相聯接，手車則通過底部接地觸頭與柜體骨架底部接地回路聯接起來，形成一個完整的接地保護系統。
