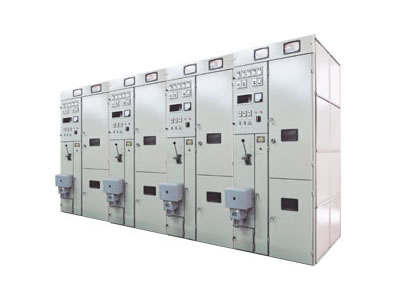

GG-1A(F)(Z)防誤型高壓開關柜

產品型號:GG-1A(F)(Z)防誤型高壓開關柜
一、概述

    GG-1A(F)(Z)防誤型高壓開關柜,是在原GG-1A型高壓開柜的基礎上增加五防閉鎖后的改進派生產品,它具有以下五種防止誤操作功能;

a.防止走錯間位,錯分錯合斷路器;

b.防止帶負荷分,合隔離開關;

c.防止誤入帶電間隔;

d.防止帶電掛地線;

e.防止帶地線路閘。

    GG-1A(F)防誤型高壓開關柜,適用于3、610千伏交流系統中作接受與分配電能之用(具體有途見表1)。本產品為戶內型,可在下列環境中正常運作:

a.安裝高度不超過海拔1000米;

b.周圍介質溫度不高于+40ºC,不低于-20ºC;

c.室內相對濕度不超過85%;

d.沒有導電塵埃與能破壞金屬和絕緣的氣體的場所;

e.沒有爆炸危險的場所;

f.沒有劇烈震動及巔簸,且垂直傾斜度不超過5度的場所。

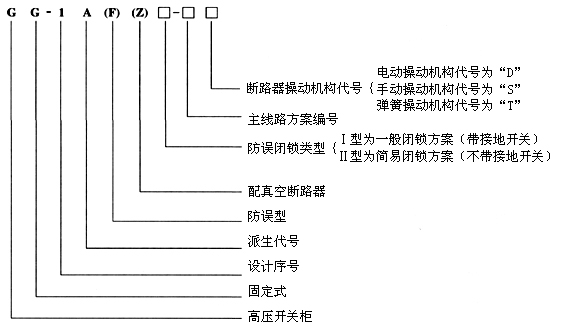

     型號意義


二、技術數據及方案

2.1.GG-1A(F)(Z)型高壓開關柜技術參數見表2

2.2.一般閉鎖主回路方案見表3—1。一般閉鎖不考慮2122、2528、31333739主回路方案,同時也不考慮斷路器配用CS2型操動機構方案。

2.3.簡易閉鎖的主回路方案見表3—2。


GG-1AF)防誤型高壓柜的用途表                          1

廠礦類型

用                             途

發電廠

1、中小型發電機送電柜

2、廠用電配電柜

3、電力容量在15000kVA(10kV)10000kVA(6kV)以下的送電柜

4、母線聯絡柜

5、互感器及避雷器柜

電力系統之二次變電所

1、母線聯絡柜

2、受電柜與送電柜

3、互感器及避雷器柜

冶金、金屬加工、機械制造、造紙、化學、

水泥及紡織等工廠企業

1、車間變電所及總變電所之受電、送電、聯絡、互感器及避雷器柜

2、大型高壓交流電動機起動及保護柜

礦山

1、地面變電所之受電、送電、聯絡及保護柜

2、卷揚機之保護柜及大型高壓交流電動機起動及保護柜


GG-1AF)型高壓開關柜的技術數據            2

額定電壓(kV

36,10

額定電流(A

200,400,6001000,2000,3000

額定開斷電流(kA

SN10-10 I

ZN28-10 630A

16

SN10-10

ZN28-10 1250A



31.5

額定斷流容量(kV/MVA

SN10-10

ZN28-10 3150A



3/150

6/300

10/500

操作方式

手動、電動、彈簧

母線系統

單母線

外形尺寸

××

1200×1200×3100,方案2528

1400×1540×3100,方案119柜長

1200×3400×3100


三、結構及
五防閉鎖簡介

      GG-1AF)(Z)防誤型高壓開關柜的基本骨架用角鋼和鋼板焊接而成,有I型柜和Ⅱ型柜兩種結構形式。

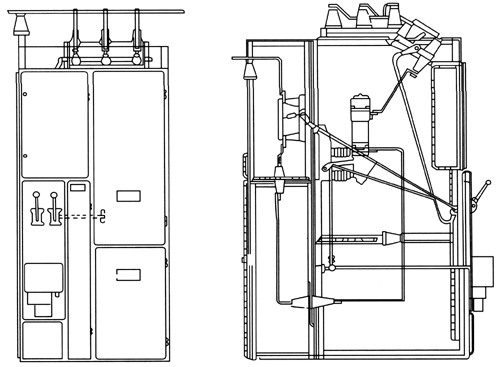

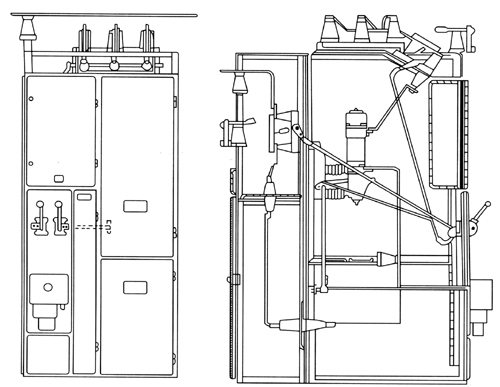

3.1.GG-1A(F)I型柜:見圖-a,圖-b

圖一(aGG-1AF-0508總裝配


圖一(bGG-1AF-0508方案總裝配


3.1.1.主要結構由主柜和遮攔柜組成,主柜部分被母線隔板分為兩段,上段為母線和母線隔離開關、接地開關,中部為斷路或負荷開關,下部為互感器。正面左上為繼電器室,下方為端子室,左側操作板上裝有斷路器,隔離開關的操動機結構及其之間的機械電氣聯鎖和程序鎖,上下柜門與母線隔離開關手操機構裝有聯鎖裝置,遮攔柜在主柜后面,與主柜用螺栓連接在起,并用隔板隔開,且遮欄柜由一隔板分為上下兩段,上段為出線側隔離開關、接地開關,下段為互感器。后面裝有后門,后門的開閉用程序鎖與母線側

隔離開關手操機構聯鎖。而且后柜上段可裝設旁路母線及旁路隔離開關(見圖-b),其操作機構在柜后操作板上。該型五防主要用于架空出線的場合。(稱為一般方案)。

3.1.2.該型五防柜的防止誤操作閉鎖有如下幾個方面:

a.采用帶鎖的控制開關和紅綠命令牌來實現防止走錯間位,錯分、錯合斷路器。紅綠命令牌裝在柜體繼電器門上和控制室里與各柜相對應的模擬線路板上。

b.采用機械閉鎖(鎖板裝置)和程序鎖來實現防止帶負荷分、合隔離開關,并保證隔離開關及斷路器的操作程序性。

c.采用聯鎖機構(前門)、程序鎖(后門)來實現及防止誤入帶電間隔。

d.采用固定式接地刀閘,來實現防止帶電掛地及防止帶線合隔離開關。

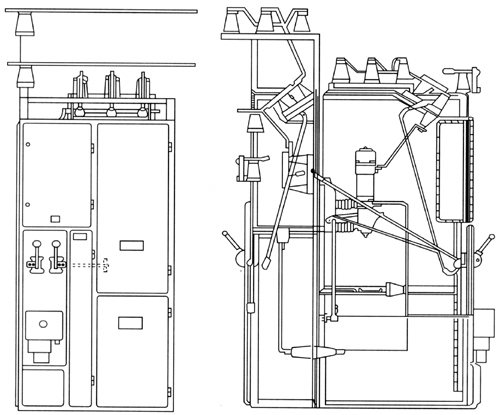

3.2.GG-1A(F)Ⅱ型柜:見圖二a,圖二b


圖二 (aGG-1AF)Ⅱ-0508D(電纜出線)方案

圖二(bGG-1AF)Ⅱ-05D08D(架空出線)方案

3.2.1.主要結構:柜體由隔板分為三段,上段為母線和母線隔離開關、中段為斷路器或負荷開關室,下段為出線側離開關,正面左上為 繼電器室,下方為端子室,左側操作板上裝有斷路器、隔離開關的操作機構及其之間的機械、電氣聯鎖裝置,上下柜門與母線側隔離開關操作機構有聯鎖裝置。該型五防柜主要用于電纜出線的場合(稱為簡易方案)。及可加裝后遮攔柜或后網攔后用于架空出線的場合。(圖二b)。

3.2.2.該型五防柜防止誤操作閉鎖有如下幾個方面:

a.采用帶有制止性措施的控制開關和紅綠命令牌,來實現防止走錯間位,錯分、錯合斷路器。

b.采用機械閉鎖裝置(鎖板裝置)來實現防止帶負荷分、合隔離開關,并保證隔離開關與斷路器操作的程序性。

c.采用鎖門機構(前門)、程序鎖(聯絡柜用)來實現防止誤入帶電間隔。

d.在柜體前右下角加焊接地樁端,來實現防止帶電掛地線和帶地線合隔離開關。



四、接地開關,接地樁端簡介

4.1.接地開關:主要用于GG-1A(F)I型柜,該型五防柜母線側隔離開關、出線側隔離開關處均裝有固定式接地開關,當母線側隔離處于分閘狀態時,其動刀片即與接地開關觸頭接觸,當母線側隔離在合閘過程中,其動刀片自動背離開接地開關觸頭,在正常送電時,可用絕緣勾棒使接地開關的動刀片處于拉分位置。停電時拉分母線隔離后,進行驗電,然后用絕緣勾棒合上動刀片,即斷路器兩端接地,可進入柜內進行檢修操作。檢修完畢恢復送電時,在合隔離開關的過程中,隔離動刀片自動脫離開接地開關觸頭,從而可以防止

帶電掛地線和防止帶地線合閘。

4.2.接地樁端:主要用于GG-1A(F)Ⅱ型柜該柜右下門內加焊接地樁端,作為停電檢修時掛接地線用。由于柜前門采用了聯鎖機構,只有當母線側隔離開關分閘后,前門才能打開掛接地線,故可防止帶電掛接地線。當接地線不拆除,接地裝置致使前門關合不上,前門未關好,則母線側隔離合不上,故此可防止帶地線合閘。

4.3.對于裝有程序鎖的開關柜(GG-1A(FI型一般方案柜),其程序鎖的操作說明附后。(以07方案為例,其它方案參照執行)。



五、使用、維護說明

5.1  合閘(送電):

a.關好柜門,將模擬板上紅綠命令牌與操作柜對應調換插入后,合上隔離開關(有程序鎖進,還需操作相應的程序鎖)。

b.轉動控制開關或按動按鈕使斷路器合閘,(如采用手力操動機構時則推合斷路器)。

c.將換下的紅綠命令牌插回到模板上。

5.2 分閘(停電):

a.將模板上紅綠命令牌與操作柜對應調換插入后,轉動控制開關或按動按鈕,使斷路器分閘(如用手力操動機構時,則拉開

  斷路器)。

b.拉開隔離開關(有程序鎖時,需操作相應的程序鎖)。

c.將換下的命令牌插回到模擬板上。

5.3 維護:

a.主母線或進線電纜帶電時,可檢修斷路器;

    當該柜開關全部斷開后,油斷路器室對帶電部分是完全隔離開的。并且GG-1AF)I型柜裝有固定式接地開關,GG-1AF裝有接地樁端,所以斷路器兩端均可接地,故可安全的進入斷路器室進行斷路器、互感器、母排接點等部位的檢修。

b.主電路不停電,可檢修控制回路;

    該柜的繼電器室,端子室在結構方面已考慮到對內帶電部分的安全隔離,故可進行拆裝配線操作。

5.4 各種操作均需按相應規程進行。

5.5 維護要點:

5.5.1 母線及電器各接觸點:

a.定期(約一年)檢查各接觸點,擰緊螺栓保持接觸壓力。并重新處理溫度過高的接觸點。

b.短路電流通過后,要打開所有接點檢查,對有熔焊現象者要重新處理。

c.經常保持接觸點溫度不超過如下數值:

    銅與銅接觸:90°C,鋁與銅或鋁接觸:70°C。

5.5.2 油斷路器:
a.滿容量開斷后,按照斷路器使用說明書拆開檢修。

b.視操作頻率及分合電流情況 ,定期對斷路器動、靜觸頭進行檢查。
c.經常注意油面高度,當油面低于油標線時需加油。

5.5.3 負荷開關:斷開兩次額定電流或一次超過開關額定電流之短路,即應拆下滅弧室檢修。

5.5.4 二次回路:

a.繼電器經定期整定后,不得任意開蓋檢修。

b.定期(約一年)擰緊各個接點螺釘、螺母。

5.5.5 傳動部分:

a.要經常保持操動機械傳動系統的靈活準確。

b.轉動部分定期加油。

c.定期(約一年)檢查各處銷釘有無不正,F(xiàn)象。并更換已被剪切變形的銷釘。

5.5.6 程序鎖:不經常操動的開關柜,其程序鎖要定期(約半年)操作幾次,以免銹死。

5.5.7 各種電氣元件的檢修,應遵守各自的安裝使用說明書要求進行。


六、安裝

    產品開箱等待安裝時,應放置在清潔干燥的房間內,安裝時參照圖三~圖十一制造地基。安裝步驟如下:

6.1 將開關柜固定在基礎槽鋼上,可用M12地腳螺釘也可采用焊接。

6.2 開關柜間用M12螺栓聯接。

6.3 安裝主母線:安裝前應檢查接觸面必須平整,清潔無氧化膜。母線及柜內各電氣接點在投入運行前均需將螺栓再緊一遍。

6.4 安裝電纜:電纜固定在柜體角鋼上,按相應規程封端后;將線芯連與電器出線端上。電纜根數超過兩根時,應加分線板。

6.5 安裝架空出線:用鋁排從后柜上部經母支瓷瓶與出線側隔離的出線端接好,鋁排的另一端與墻上穿墻套管聯接即可。

6.6 柜體接地:將接地線接在端子室內側下部的接螺釘上或當柜體焊接于基礎槽鋼上,將接地線連接于基礎槽鋼上。

6.7 按油斷路器安裝使用說明書對斷路器注油及進行必要的調試工作。

6.8 各轉動系統動作要求準確無誤,各轉動部位均應涂以潤油滑。

6.9 檢查各電器安裝正確無誤后,對整個二次回路進行試驗。

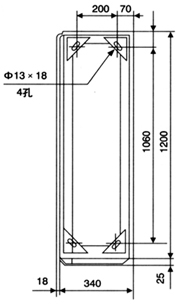

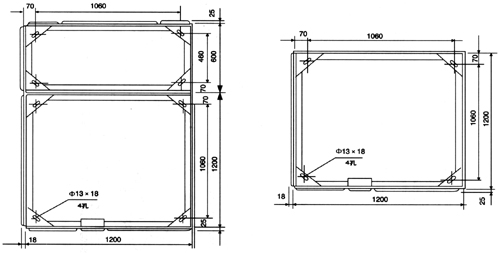

圖三,(b

方案0124 29128地腳尺寸

注為GG-FI、Ⅱ架空出線柜地腳尺寸

 b)為GT-1AF)Ⅱ電纜出線柜地腳尺寸

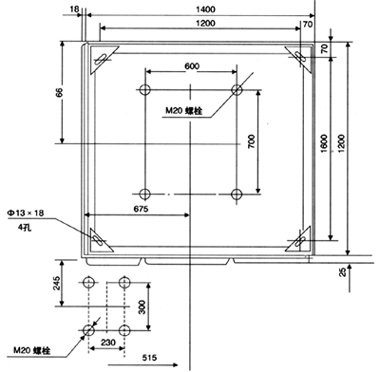

圖四  方案2528地腳尺寸 圖五 方案119地腳尺寸

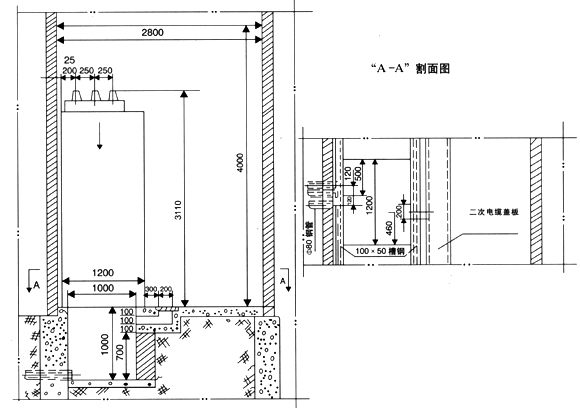

圖六 基礎形式之一

,

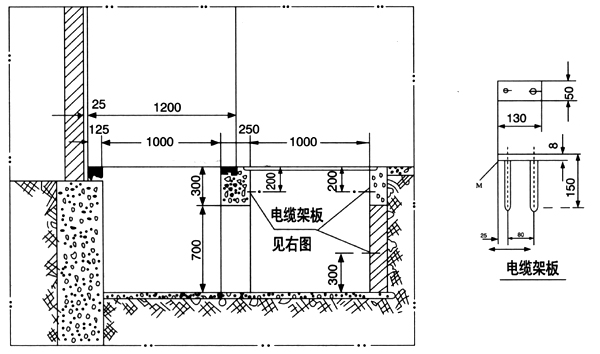

圖七 基礎形式之二、三

圖八 基礎形式之四

圖九 基礎形式之五

圖十 電纜封端及另序電流互感器之位置 圖十一 二次回路電纜之配制

七、備品備件

<, P style="MARGIN-BOTTOM: 0px; LINE-HEIGHT: 12pt; MAR: 0px">       訂貨時雙方協商確定。



八、訂貨須知

8.1 訂貨時,訂貨方應提供下列資料:

a.一次線路方案及排列系統圖;

b.配電室平面布置圖;

c.二次回路原理圖,(也可按制造廠二次線路標準方案);

d.柜內所裝各種電器設備詳細的規格、數量;

e.母線規格可由訂貨方提出或按制造廠供給。

8.2 除以上在訂貨時由訂貨方提供完備外,還應在圖中注明:

a.所訂高壓柜是GG-1AFI型還是GGG-1AF型;

b.出線方式(架空出線或電纜出線);

c.是否安裝旁路母線。

       如無說明,均按GGG-1AF型電纜出線靠墻安裝方案供貨。



九、程序鎖操作說明
(僅以07D方案為例,其他方案以此為參考):

如圖:方案為:GG-1AFI-07D

圖中“   ”表示有鑰匙,“ 為無鑰匙。

9.1 停電操作:

a.按照運行指令,在模擬上進行模擬操作后,取下模擬板上302紅標牌。

b.302開關柜前,將控制開關把手上的紅標牌取下,與模擬標牌互換(變?yōu)榫G色),操動手柄分閘、取出手柄中心鑰匙。(如果

標牌沒有互換,控制開關手柄就不能操作,其中心處鑰匙也就無法取出,繼而下一步也就無法操作隔離開關)。

c.將鑰匙插入3023隔離開關手操鎖頭中,按箭頭方向扭動鑰匙,操動手柄,拉開3023隔離開關。

d.扭動3023隔離手操鎖頭中鑰匙,拉開3021隔離開關,取出鑰匙。(由于機械閉鎖的作用,只有先拉開3023,然后才能拉開3021)。

e.前門聯鎖機構因3021隔離已經拉開而解除,前門可以打開。

f.將鑰匙插入門后(H)送取鎖芯中,按箭頭方向扭動鑰匙打開后柜門,鑰匙閉鎖在后柜上。

g.將從控制開關換下的標牌插入模擬板上。至此,停電操作完畢。

9.2 檢修時油斷路器的分合實驗:

a.關上后門柜,取出鑰匙。(門不關好,鑰匙取不出)

b.將鑰匙插入控制開關中心鎖孔中,作分合閘試驗。

9.3 送電操作:

a.按指令在模擬板上進行模擬操作后,取下302綠標牌。

b.到后門處,關上后門取出鑰匙,(如果后門鑰匙在做分合閘試驗時插在控制中央未取出,應到控制開關處分閘后取出鑰匙)。

c.302前柜門處將前門關好。

d.把后門取出的鑰匙插入3021隔離手操鎖中扭動,操作手操機構使隔離合閘,鑰匙被閉鎖(如果前門未關好,則3021隔離合不上)。

e.扭動3023隔離手操鎖中鑰匙,把隔離合上,取出鑰匙。(由于機械閉鎖的作用,如果3021未合上,則3023也同樣合不上)。

f.302控制開關處互換標牌,使之變?yōu)榧t色,再把鑰匙插入手柄中心鎖孔中操動手柄合閘。

g.將換下的標插到模擬板上變?yōu)榧t色。至此,全部送電操作完畢。
