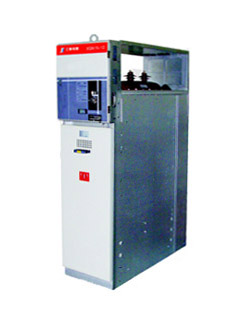

HXGN15-12戶內交流高壓六氟化硫環網開關設備

產品型號:HXGN15-12戶內交流高壓六氟化硫環網開關設備
一、概述

    HXGN15-12戶內交流高壓六氟化硫環網開關設備(以下簡稱環網柜)是新一代以六氟化硫負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備。

    環網柜具有結構簡單、操作靈活、聯鎖可靠等特點,對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。傳感技術合最新保護繼電器的采用,加上先進的技術性能及輕便靈活的裝配方案,可以安全滿足市場不斷變化的要求。

    本系列環網柜遵循以下IEC標準:

    IEC60298    交流金屬封閉型配電裝置和控制設備(1kV-52kV)(1990),Am1994

    IEC60694    常用規格高壓開關設備和控制器(1996

    IEC60044-1  儀表互感器第一部分電流互感器

    IEC60044-2  儀表互感器第二部分感應式電壓互感器

    IEC60056    通用交流高壓線路開關

    IEC60129    通用交流隔離開關和接地開關(1984Am11992Am21996

    IEC60256-1  高壓開關第一部分(1kV-52kV)(1998

    IEC60420    通用交流負荷開關-熔斷器組合電器(1990

    IEC60529    開關柜防護等級的規定(IP標準)

    本系列環網柜合以下國家標準:

    GB3906       335kV交流金屬封閉開關設備

    GB/T11022  高壓開關設備合控制設備標準的共用技術要求

    GB/T16926   交流高壓負荷開關-熔斷器組合電器

    GB3804    363kV交流高壓負荷開關

    柜內各電器元件均符合各自的標準

    環網柜為金屬鎧裝封閉式,柜內為空氣絕緣。具有終端變電站接線及適應環網供電的接線。

    本系列環網柜設備采用規范部件,如:選用斷路器(真空或SF6型)、SF6負荷開關、接地開關、熔斷器、儀表互感器、二次儀表,通過這些部件的組合能廣泛滿足各種設計方案的要求。根據需要,可以增設底壓箱,產品具有可靠的機械聯鎖裝置,可滿足五防功能要求。

二、適用環境條件

1、海拔高度:不超過2000m(超過2000m需與我公司技術部聯系);

2、環境溫度:-25℃+40℃;

3、空氣相對濕度:日平均值不大于95%,月平均值不大于90%;

4、周圍空氣中無嚴重污染,如灰塵、煙霧、腐蝕劑、易燃?xì)怏w、汽油以及鹽劑等;

5、地震烈度:8

6、當使用條件下不同或有特殊要求時需與制造廠協商。



三、主要用途與適用范圍

    環網柜適用于三相交流50Hz,額定電壓12kV的戶內配電裝置,廣泛應用于工業及民用電纜環網及供電末端。

    特別適用于小型二次配電站、開閉鎖、工礦企業,城市居民小區、機場、鐵路、隧道、高層建筑等電力系統中作為接受合分配電能之用。

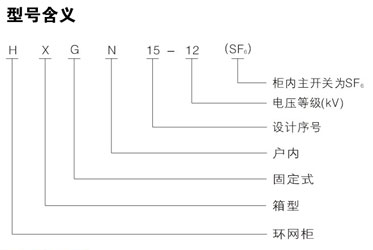

四、型號含義















五、技術參數

1、負荷開關柜的額定參數(見表1

序 號      單 位    數
1 額定電壓 kV 12
2 主母線額定電壓 A 630
3 額定電流 A 630
4 額定頻率 Hz 50
5 額定短時耐受電流 kA 20
6 額定短路持續時間 s 4
7 額定峰值耐受電流 kA 50
8 額定短路關合電流 kA 50
9 額定有功負載開斷電流 A 630
10 額定閉環開斷電流 A 630
11 額定電纜充電開斷電流 A 10
12 接地開關額定短時耐受電流 kA 20
13 接地開關額定短路持續時間 s 4
14 接地開關額定峰值耐受電流 kA 50
15 額定絕緣水平 1min工頻耐受電壓(有效值) kV (相間、相對地)42;(斷口)48
雷電沖擊耐受電壓(峰值) kV (相間、相對地)75;(斷口)85
16 主回路電阻 μΩ ≤400
17 機械壽命 負荷開關 5000
接地開關 2000
18 輔助回路1min工頻耐受電壓 kV 2
19 SF6氣體額定壓力(20℃表壓) Mpa 0.04
20 SF6氣體年泄漏率   1%
21 防護等級   IP3X

2、組合電器柜的額定參數(見表2
序 號      單 位    數
1 額定電壓 kV 12
2 額定頻率 Hz 50
3 額定電流 A 125*
4 額定短路開斷電流 kA 31.5*
5 額定短路關合電流 kA 80
6 額定轉移電流 A 1700
7 主回路電阻(不含熔斷器) μΩ 400
8 額定絕緣水平 1min工頻耐受電壓(有效值) kV (相間、相對地)42;(斷口)48
雷電沖擊耐受電壓(峰值) kV (相間、相對地)75;(斷口)85
9 機械壽命 負荷開關 5000
接地開關 2000
10 輔助回路1min工頻耐受電壓 kV 2
11 SF6氣體額定壓力(20表壓) Mpa 0.04
12 SF6氣體年泄漏率   1%
13 防護等級   IP3X
*組合電器柜的額定電流和額定短路開斷電流根據所配熔斷器而定

3、DLF-12/630-20型六氟化硫負荷開關的機械調整參數(見表3
序 號       單位     數
1 相間中心距 mm 210±2
2 三相分閘不同期性 ms ≤5
3 三相合閘不同期性 ms ≤5
4 主回路電阻 μΩ ≤65


六、環網柜主要結構概述

    1、總體結構

    環網柜由母線室,三工位負荷開關室(或斷路器室)、電纜室、操動機構、聯鎖機構和低壓控制室以及測量或計量回路等部分組成,各隔室用鋼板分隔,可避免故障部位影響到鄰室。

    1.1 母線室

    母線室布置在柜體的上部,在母線室中主母線連接在一起,貫穿整排開關柜,母線呈水平布置,可方便地擴展。

    1.2主開關室

    a、負荷開關室

    開關室內裝有一個三工位負荷開關,負荷開關的外殼為環氧樹脂繞注而成,內充SF6氣體作滅弧和絕緣介質,在操作軸引出端設有二個透明的熱壓成型的塑料端蓋,透過它可以觀察觸頭狀態。開關室內可根據用戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。

    b、斷路器室

    斷路器室位于柜體中部,可根據用戶需要裝配專用的真空斷路器或SF6斷路器,其開斷容量可以滿足正常投切和分支網絡的操作以及特殊情況下開斷短路電流等,真空斷路器特別適用于頻繁操作網絡系統。斷路器配有彈簧操動機構,具有重合閘功能,并且動作可靠、壽命長。

    1.3電纜室

    電纜室主要用于電纜連接,使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行連接,同時充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計,柜門有觀察窗和安全聯鎖裝置,電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板的門前框可以拆下,方案電纜安裝。

    1.4操動機構、聯鎖機構和低壓控制室

    帶聯鎖的低壓室同時起到控制屏的作用。低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖裝置,也可以裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示裝置、鑰匙鎖和電動操作裝置,同時低壓室空間還可以裝設控制回路、計量儀表和保護繼電器,750mm寬柜設有兩個相同的低壓室,可以裝更多附件。

2、環網柜類型

2.1 負荷開關柜(見圖1

    負荷開關柜主要用作環網接線和放射式接線中的進線柜。該柜一般配備一個SF6絕緣的三工位負荷開關及其操動機構。三工位負荷開關僅可置于合閘、分閘、接地運行位置中的一個,可防止誤操動。當負荷開關處于接地狀態時才可能進入電纜室。負荷開關的位置指示器符合ICE 60129A21996)的要求。運行人員可通過低壓室門后的觀察窗檢查開關是否處于分閘或接地的狀態。運行人員在設備運行時也可透過前門窗口容易地觀察到電纜連接和故障指示(如果裝有的話)。


基本設備 開關柜的可選件
-殼體 -帶電顯示器
-三工位符合開關 -各位置的輔助觸點:2常開+2常閉
-配機械式位置指示裝置的操動機構 -氣體密度表或帶報警觸點的氣體密度器
-聯鎖裝置 -電動操動裝置
-母線 -電流互感器
-配電纜支撐件的電纜底板 -電壓互感器(代替電纜連接)
-壓力釋放通道
-控制電纜通道
-接地母線
-避雷器




技術數據(見表4
序號 項目名稱 單位 數     據
1 額定電流 A 630
2 額定短時耐受電流 kA 20
3 外形尺寸 mm  375/500
940
1600/1850


2.2負荷開關-熔斷器組合電器柜(見圖2

    負荷開關-熔斷器組合電器柜主要用于變壓器保護。該型配一個SF6絕緣的三工位負荷開關和一臺獨立的輔助接地開關。內置于負荷開關內的接地開關關合可使熔斷器上觸頭接地,而獨立的輔助接地開關可使熔斷器下觸頭接地。操動機構為雙彈簧式,具有熔斷器熔斷自動跳閘功能。只有負荷開關處于接地位置時,才可能進入電纜室。SF6負荷開關的位置指示器符合IEC60129A21996)的要求。運行人員可通過低壓室門后的觀察窗觀察開關是否處于分閘或接地的位置。運行人員在設備運行時也可透過前門窗口容易地觀察到電纜連接和故障指示器。


基本設備 開關柜的可選件
-殼體 -帶電顯示器
-三工位負荷開關 -各位置的輔助觸點:2常開+2常閉
-配機械式位置指示裝置的操動機構 -氣體密度表或帶報警觸點的氣體密度器
-聯鎖裝置 -電動操動裝置
-母線 -緊急跳閘機構
-帶指示器的熔斷器跳閘裝置 -壓力釋放通道
-EF型接地開關 -控制電纜通道
-熔斷器基座 -電壓互感器(代替電纜連接)
-電纜室殼體 -跳閘線圈
-配電纜支撐件的電纜底板 -接地母線

技術數據(見表5

序號 項目名稱 單位 數     據
1 熔斷器最大額定電流 A 100/125   CFF
2 額定短路持續時間 s 4
3 熔管長度(配西安熔斷器廠產品) mm 292
4 外形尺寸 mm  375/500
940
1600/1850
