產品中心/ Products

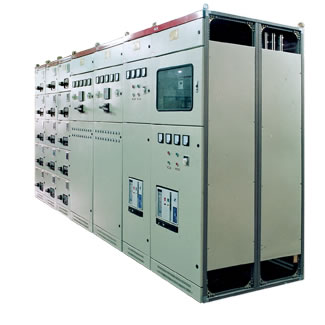

GCK(1A)型低壓抽出式開關

產品型號:GCK(1A)型低壓抽出式開關柜

一、 概述

    GCK低壓抽出式開關柜適用于發電廠、冶金、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V、頻率為50HZ電力系統的配電和電動機控制之用。

    GCK是經過全面型式試驗,由制造廠組裝的高級型低壓開關柜,它符合:

    IEC439.1-1992    GB  7251.1-1997

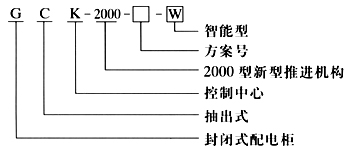

二、型號及其含義

三、開關柜的分類

1)受電柜  2)母線聯絡柜  3)饋電柜  4)電動機控制柜   5)電源切換柜   6)功率因數補償柜



四、使用環境

1 周?chē)諝鉁囟炔桓哂?/SPAN>+40,不低于5,在24小時內平均溫度不高于+35;

2)相對濕度在最高溫度+40是不超過50%,在較低溫度時允許有較高的相對濕度,+20時為90%

3)空氣清潔,無腐蝕性及爆炸性氣體,無導電及能破壞絕緣的塵埃;無顯著搖動和沖擊振動的場合,垂直安裝傾斜度不應大于5度;

4)海拔高度不超過2000米;
5)用戶對上述條件不能滿足時應與制造廠協商。



五、主要技術參數

1)額定絕緣電壓    660V

2)額定工作電壓    380V

3)輔助電路額定工作電壓交流   380V、220V

4)主母線額定電流  1000A、1250A、1600A2000A、2500A、4000A
5)主母線額定短時耐受電流  50KA (有效值)1

6)主母線額定短時耐受電流  105KA

7)分支母線額定電流  1000A

8)分支母線額定短時耐受電流  50KA(有效值)1

9)分支母線額定峰值耐受電流  105KA

10)外殼防護等級  Ip30、Ip40Ip54



六、外形尺寸

柜高2200mm,柜寬及柜深:
1.受電柜及母線聯絡柜

柜寬:根據開關電流等級及進出線方式為:400;600800;1000;1200;(800+400mm

柜深:800mm;1000mm

(推薦用 1000mm,上進、上出線柜深必須用1000mm

2.饋電柜

柜寬:600mm;800mm

柜深:800mm1000mm
(推薦用1000mm;上出線柜深必須用1000mm

3.電動機控制柜(MCC柜)

柜寬:600mm800mm

柜深:800mm;1000mm

(推薦用1000mm;上出線柜深必須用1000mm

4.功率因數補償柜

柜寬:600mm96KVAR、125KVAR

         800mm128KVAR160KVAR

         1000mm160KVAR、200KVAR、250KVAR

柜深:8001000mm(推薦用1000mm;10路以上柜深必須用1000mm

七、結構

柜體框架采用FA28型材組裝而成,采用以20mm為模數的標準化設計,結構零件通用性強,機械強度高。我廠新近開發研制的壓筋C型材保留了原有GCK的基本結構,柱梁加筋后大大地提高了柜架的結構強度和連屏后的防護等級,柜體的模數為25mm,用于采用自攻螺釘連接,有效地保證了產品的裝配精度,新型角位連接器的使用一方面提高了生產效益。另一面有效地?cái)嚅_(kāi)柜架的磁回路。柜架的全部構件都經過鍍鋅處理,用自攻螺釘和8.8級的螺栓組合成基本骨架,再按需要安裝相應的門、封板、隔板、支架及母線、抽屜和電器組件等,具有色澤美觀、質量牢固等優點。

機械連鎖:MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械連鎖,只有手柄在分段位置時門才能開啟小室門,檢視抽屜內部。受電開關、聯絡開關及MCC柜的抽屜都具有三個位置,即接通位置、試驗位置及斷開位置。

      開關柜的頂部根據受電或聯絡需要可裝母線橋,母線橋離柜頂高度及母線橋的長度可根據用戶需要由制造廠設計配套供應。

八、安裝維護

產品即可吊裝亦可鏟車運輸

產品安裝可酌情設置電纜溝(下出線)或不設電纜溝(上出線)

    產品安裝固定有兩種方式:有軌安裝和無軌安裝。無軌安裝時柜架底部角位連接器上裝有四顆調平支腳螺絲;有軌安裝時角位連接器上的螺絲孔為柜體與支承導軌的連接孔,連屏螺絲孔在相鄰立柱上。

1000mm寬產品靠墻安裝時預留通風氣道不得小于50mm

產品在安裝和檢修后進行下列檢查方能投入運行

     檢查電器元件有無損壞,動作是否靈活

     檢查緊固件是否旋緊(含電器元件上不接線部位)

     耐壓實驗或絕緣電險測試合格

     產品在使用中應定期保潔,對堵塞通風氣道的灰塵及雜物須經常清理



九、訂貨須知

用戶應提供下列資料:

1、主電路方案單線系統圖

2、原理圖或原理接線圖

3、每柜所裝電器設備的詳細規格及數量,并填寫訂貨規范書

4、開關柜的排列及組合圖,屏面布置圖。

GCK-W新型推進機構特點及使用說明

    GCK-W新型推進機構特點及使用說明:

    新型推進機構

    (專利號:ZL0030465.9

    突出特點為:

    即使是630A800A的抽屜,用此推進機構其插拔力亦較輕

面板位置指示



柜體外形



安裝尺寸及安裝孔見下表:

尺寸B 尺寸D 尺寸b 尺寸d
600 800 490 690
1000 490 890
800 800 685 690
1000 685 890
1000 800 890 690
1000 890 890
