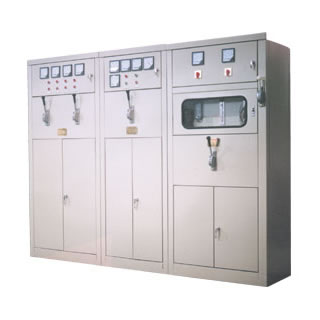

PGL型交流低壓配電屏

產品型號:PGL型交流低壓配電屏
一、用途

   PGL 型交流低壓配電屏適用發電廠、變電站、廠礦企業的交流50Hz,額定工作電壓不超過交流380V的低壓配電系統中作為動力、配電、照明之用。本產品技術性能符合GB7251GB4720標準。

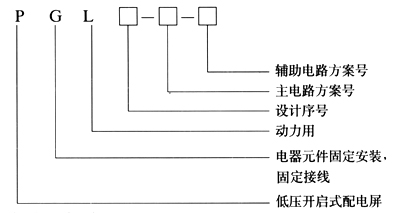

二、型號說明

三、正常使用條件

3.1周圍空氣溫度不高于+40°C,不低于-5°C。24h內的平均溫度不得高于+35°C

3.2空氣清潔,相對濕度在最高溫度為+40°C時不超過50%,在溫度較低時,允許有較高相對濕度。例如:+20°C時為90%

3.3海拔高度不超過2000m。

3.4安裝傾斜度不超過。

3.5無劇烈震動和沖擊的地方及不足以腐蝕電器元件的場所。



四、產品設計特點

    PGL 型交流低壓配電屏,具有結構合理,電路配置安全,防護性能好,分斷能力高,動熱穩定性好,運行安全可靠等優點。是新一代低壓開關設備,電網改造首選產品。

4.1 該產品每一個主電路方案對應一個或數個輔助電路方案。使用戶在選取主電路方案后,可很方便的從對應的輔助電路方案中選取合適的電氣原理圖,從而減輕了用戶的設計工作量,提高了工作效率。

4.2 取消了多回路小電動機控制方案,使主電路方案更加簡潔合理。有關多回路小電動機的控制方案,建議選取動力箱系列產品。

4.3 本產品屏寬尺寸分400、600、800、1000mm四種,每一屏可作為一獨立單元,也能以屏為單元組合成各種不同方案,以便用戶選用。



五、產品的電氣參數

5.1 額定絕緣電壓為500V。

5.2 主電路額定工作電壓為交流380V

5.3 輔助電路額定工作電壓為交流220V,380V,直流110V,220V。

5.4 PGL1型,額定分斷能力為15KA(有效值);PGL2型,額定分斷能力為30KA(有效值)。



六、結構簡介

    本產品系戶內固定安裝,為開啟式雙面維護的低壓配電裝置。產品的外形尺寸及結構見圖1

    其殼體采用薄鋼板及角鋼焊接組合而成,屏前有門,屏上方的儀表板開啟式小門,可裝設指示儀表,組裝的屏與屏之間加有鋼板彎制而成的隔板,這樣就減少了由于一個單元(一面屏)內部故障而使事故擴大的可能。屏后骨架上方,裝有防護罩的主母線安裝于絕緣框上,有效防止上方墮落金屬物件造成主母線短路的惡性事故。

    中性母線設置二屏的下方絕緣子上,殼體內外均有防護漆層,始端屏終端屏可加防護板。

    本產品具有良好的保護接地系統,主接地點焊接在骨架的下方,儀表門也有接地點與殼體相連。這樣就構成了一個完整的接地保護電路。由于這個接地保護電路的可靠性,防止操作者觸電的防護能力大為加強。



七、 產品的安裝與使用

7.1 產品通過運輸?shù)诌_收貨地點后,應首先檢查包裝是否完整無損。如發現問題,應及時通知有關部門查找原因。對于不馬上安裝的產品,應按正常使用條件的規定,存放于適當?shù)膱鏊?/FONT>

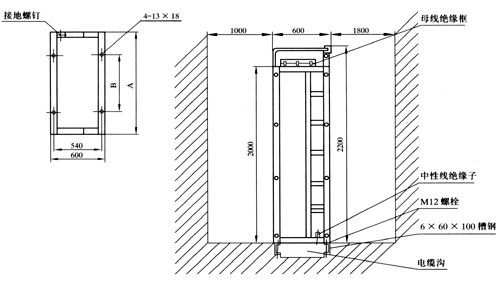

7.2 產品的安裝應按圖2進行,基礎用的槽鋼及螺釘,由用戶自備。

7.3 產品安裝時應按照制造廠供給的圖紙,將分裝的主母線接好,首先應將母線搭接面清理干凈,并涂上中性凡士油,然后用螺釘緊固。

7.4 當主母線兩絕緣柜間距為1000mm時需在兩絕緣柜的主母線中間處加支撐絕緣子以提高主母線的動穩定強度。

7.5 產品在安裝完畢或維護后,在運行前應進行如下項目的檢查與試驗:

a. 檢查漆漠有無剝落,屏內是否清潔;

b. 操作機構是否靈活,不應有卡住或操作力過大現象;

c. 主要電器的通斷是否安裝可靠準確,電器的輔助接點的通斷是否可靠準確;

d. 儀表與互感器的變化及接線極性是否正確;

e. 母線連接是否良好,其支持絕緣子,夾持件及附件是否牢固可靠;

f. 保護電器的整定值是否符合要求,熔斷器的熔芯規格是否正確;

g. 輔助電路的接點是否符合電氣技術要求,表針及繼電器動作是否正確無誤;

h. 接地保護系統是否符合技術要求;

i. 500V搖表測量絕緣電阻不得低于0.5Ω。

7.6 產品運行中注意事項

a. 本產品為不靠墻安裝的交流低壓配電裝置,屏后有供維護的操作通道,正面有可開啟操作維修的門。

b. 只有經過考核合格的專業人員或維修人員,方可進入通道或開啟門鎖進行操作或維修。



八、 產品的成套性

    產品附有裝箱單,產品合格證,使用說明書及有關圖紙,如果產品裝有門鎖,應附鑰匙一把,以及根據協議書應提供的備品備件。

    本系列產品還提供PGL-J計量柜,為用戶提供方便。



九、訂貨須知

    用戶訂貨時,應注意提供如下資料。

9.1 產品的全型號(包括主電路方案號及輔助電路方案號)。

9.2 按所選方案的電氣原理圖,列出電器元件明細表,提供電器元件型號及具體的技術數據。

9.3 主母線規格有1500A、1000A兩種。

9.4 配電屏排列圖。

9.5 始端屏、終端屏是否需要防護板。

屏寬A 400 600 800 1000

1 外形圖

屏寬Amm 安裝孔距Amm
400 200
600 400
800 600
1000 800

2 安裝參考圖
