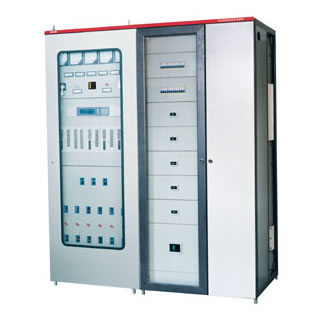

 GZS2型數控直流電源柜 |
|
 |
| 產品型號：GZS2型數控直流電源柜 |
一、產品用途：
GZS2型數控直流電源柜廣泛用于電站、變電所、工礦企業、郵電通信等場所的直流電源系統；供給斷路器的分合閘、二次回路的儀器儀表、繼電保護、控制及應急照明等各類低壓直流設備的用電。
二、使用條件：
設備電源電壓為～380±1O%V,頻率為50±lHz。
環境溫度-5℃～ +40℃,日平均氣溫≤35℃。
專安裝地點海拔≤2000米。
相對濕度(+40℃)時應≤50%,溫度較低時,允許有較人的濕度(如+20℃時為90%),但應預先考慮到由于溫度的變化,有可能會偶然產生適度的凝露。
奪使用場所的污染等級≤3級。(有導電性污染物,或由于預期的凝露使干燥的非導電性污染物變?yōu)閷?dǎo)電性的)
專產品垂直安裝的傾斜應≤5度。
設備麻安裝在無爆炸危險及無腐蝕性氣體的場所。
|
|
|
|
三、技術參數：
奪輸入?yún)?shù)：
額定輸入：交流380V±10%；380V±15%(PGD6)；頻率50±1Hz；二相四線制；雙路電源。
注：特殊可按交流220V單相輸入或單路電源進線。
輸出參數： |
|
項目 |
PGD2 |
PGD3 |
PGD5 |
PGD6 |
|
直流額定電壓 |
220V、110V、48V、24V |
|
直流額定電流 |
控制5－200A 合閘98－240A |
|
浮充電壓、均充電壓 |
按電池說明書 |
|
穩壓精度 |
<±1% |
<±0.5% |
<±0.5% |
<±0.2% |
|
限流精度 |
<±2% |
<±0.5% |
<±0.5% |
<±0.2% |
|
保護動作電壓精度 |
<±1% |
<±1% |
<±1% |
<±1% |
|
波紋系數 |
< 1% |
< 0.2% |
< 0.5% |
0.2% | |
|
饋出回路：控制5路；合閘5路。（注：可按用戶要求加減，當饋出回路嗇時，屏體數量有可能增加）
介電強度：交流2KV/min，無閃路，無擊穿。
噪聲系數：≤55db | |
|
