 XGN66-12(Z) 箱型固定式金屬封閉開關柜 |
|
一、概述
XGN66-12箱型固定式金屬封閉開關設備，是我國自行開發的新一代固定柜，適合與3.6、7.2、12kV三相交流50Hz電力系統中作為接受與分配電之用，特別適用于頻繁操作的場所。技術性能符合GB 3906、DL 404并參照國際標準IEC 298，達到國內先進水平。
二、使用條件
l 海拔高度不超過2000m。
l 環境溫度：-25℃ ～ +40℃，24小時內平均溫度不超過+35℃。
l 水平傾斜度不大于3度。
l 地震烈度不超過8度。
l 無劇烈振動和沖擊及爆炸危險場所。

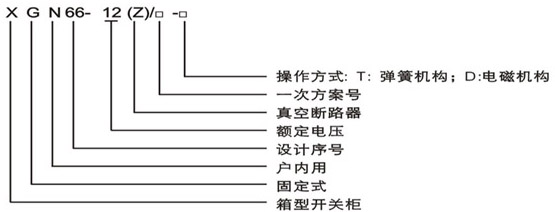

三、型號及含義
四、結構特點
l 積木式金屬封閉箱型結構，各室用金屬鋼板隔開；柜體采用焊接而成。
l 雙面維護，或采用拼裝結構，單面維護。
斷路器室位于柜體中（下）部，安裝、調試、維護方便，可配裝西門子公司3AH、3AF下及國產ZN28或ZN28E等多種型號真空斷路器，并設有壓力釋放通道，確保人身安全。
l 采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。
l 整柜防護等級IP2X。
l 設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。
l 寬大的電纜室，使電纜頭距地尺寸在750mm.
l 具有可靠的接地系統。
l 門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。
五、開關柜技術參數

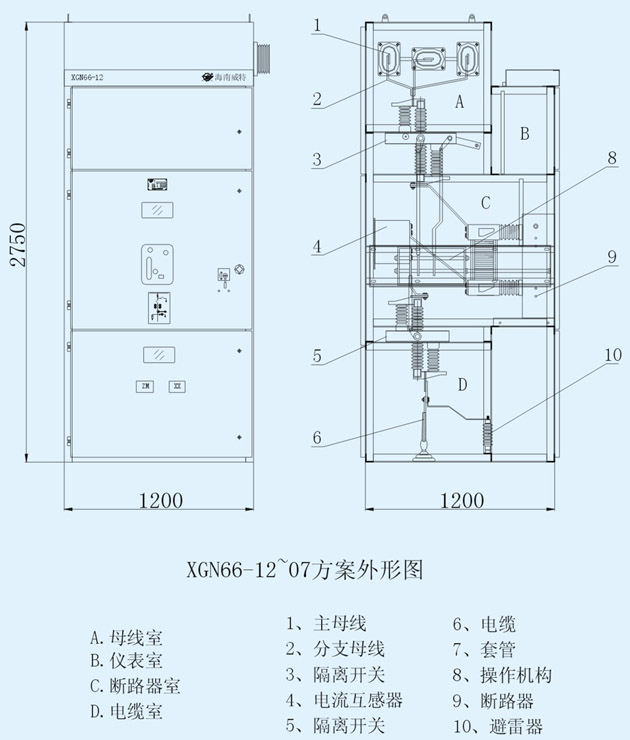

六、尺寸

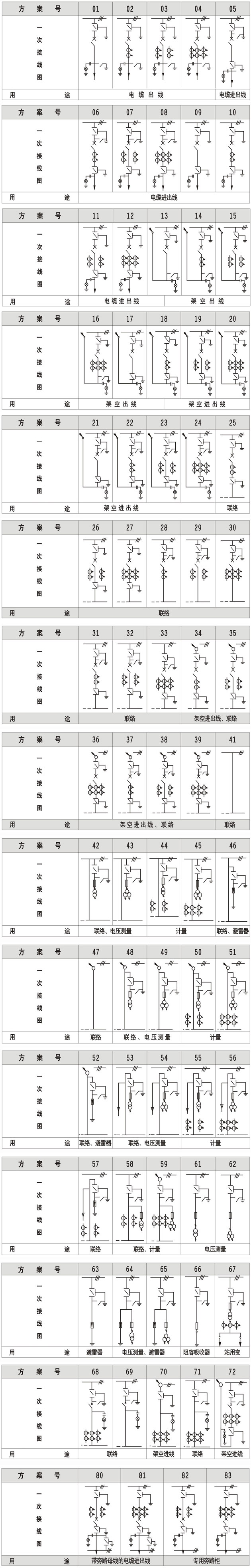

七、主回路接線方案
八、訂貨須知
l 訂貨時說明型號，規格，數量，顏色。
l 提供接線方案，元件型號，規格和要求。
l 可以按照客戶的特殊要求，滿足客戶需要。 |
|
