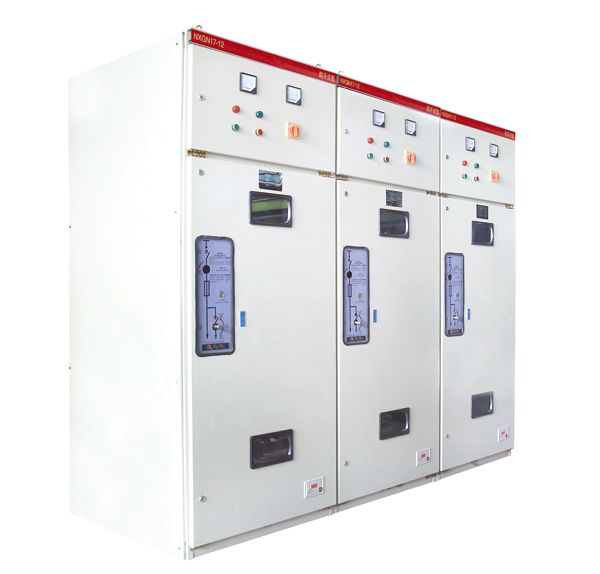

HXGN17-12戶內交流環網開關柜



一、產品概述
    HXGN17-12系列環網固定式交流金屬封閉開關設備（簡稱環網柜）是三相交流額定電壓12KV、額定頻率50HZ的環網供配電系統和輻射式供配電系統中的開關成套設備，作為變壓器、電纜、架空線等電力設備的保護、控制之用。
　　其主要開關元件采用壓氣式負荷開關及組合電器和真空負荷開關及組合器電器。

二、正常使用條件
　　周?chē)諝鉂穸龋?40oC~ -10oC
　　海拔高度：不超過1000M
　　相對濕度：日平均值不大于95%
　　　　　　　月平均值不大于90%
　　地震強度：不超過里氏8級
　　周?chē)諝鈶?yīng)不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染、無經常性劇烈震動場所。

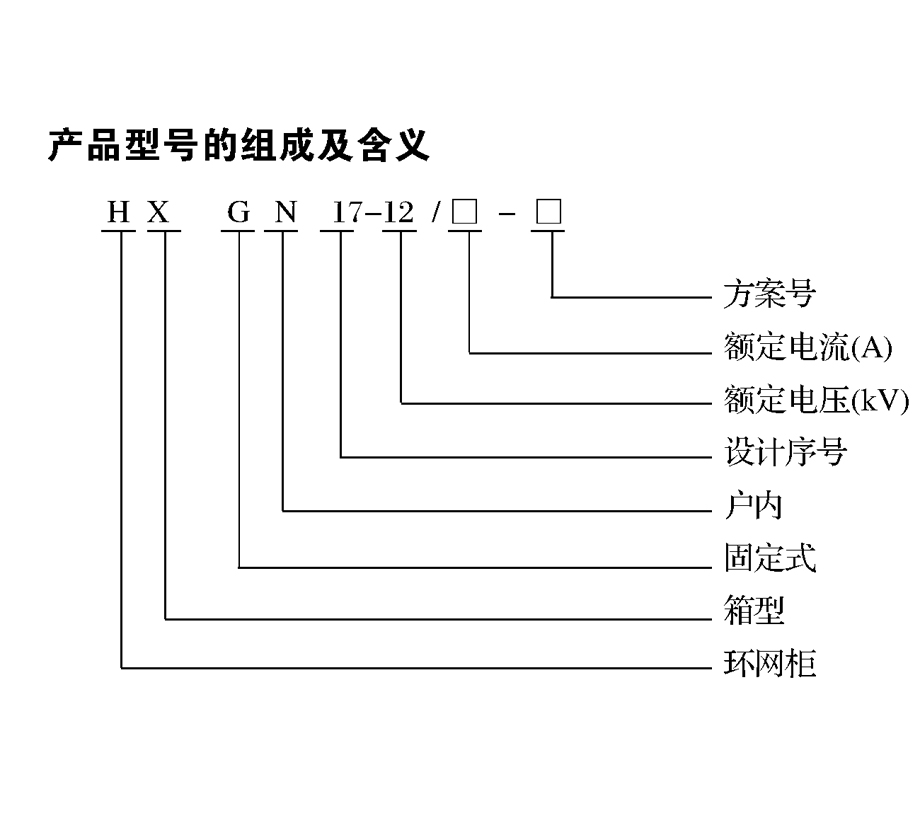

三、型號含義

四、應用領域
　　環網柜應用與城市供配電系統中10KV/0.4KV變電站這中，除了作為變壓器等電力設備保護與控制之用外，還可以為變電站之間，用戶之間的環網連接，提高供配電可靠性。


五、電氣特性

序號
名稱
單位
數據
1
額定電壓/最高工作電壓
KV
10/12
2
額定電流
A
630
3
主母線電流
進線柜
A
630
出線柜
125
4
額定短時耐電流
KA
20
5
額定短路持續時間
S
4
6
額定峰值耐受電流
KA
50
7
額定短路關合電流
KA
50
8
額定有功負載開斷電流
A
630
9
閉環開斷電流
A
630
10
額定電纜充電電流
KA
20
11
接地開關額定短時耐受電流
KA
20
12
接地開關額定短路持續時間
S
4（2）
13
接地開關額定峰值耐受電流
KA
50
14
接地開關額定短路關合電流
KA
50
15
1min額定工頻耐受電壓
相間、相對地、真空負荷開關斷斷口
KV
42
隔離開關斷口
48
16
額定雷電沖擊耐受電壓
相間、相對地、真空負荷開關斷斷口
KV
75
隔離開關斷口
85
17
機械壽命
真空負荷開關
次
10000
接地開關（刀）、隔離開關（刀）
2000
18
交流電流
A
3150


六、結構特性
　　HXGN17-12環網柜主要由負荷開關及其組合電器與金屬柜體組裝而成，根據開關電器不同安裝方向，柜體有兩種基本柜型；側裝柜和正裝柜。
　　柜裝柜占地面積小，拼柜方便簡單；
　　正裝柜方便維護與電纜安裝。
　　環網柜柜體結構采用型材或敷鋁鋅鋼板彎制，結構牢固，密封性好，具有IP3X外殼防護等級。
　　鋼板表面經處理后采用環氧粉末噴涂工藝涂覆，美觀牢固。
　　環網柜設計成上下兩個完全隔離的金屬間隔；母線經過穿墻套管連結，根據要求，母線室前可設有完全隔離的儀表室，專門安裝二次設備。開關室主要安裝一次設備以及電纜連接用，其柜門與開關實現五防機械聯鎖，簡單可靠。
　　柜門高有觀察窗，便于觀察隔離斷口，監視運行狀態。
　　環網柜頂部裝有壓力釋放裝置，柜內有壓力釋放通道，內部故障時，限制事故蔓延，保證人身安全。
　　在柜體前下方設有接地線銅母線。


七、熔斷器選型推薦表
名稱
參數
變壓器容量（KVA）
100 125 160 200 250 315 400 500 630 800 1000 1250 1600
熔斷器額定電流（A）
10 16 20 20 25 31.5 40 50 63 80 100 125 125

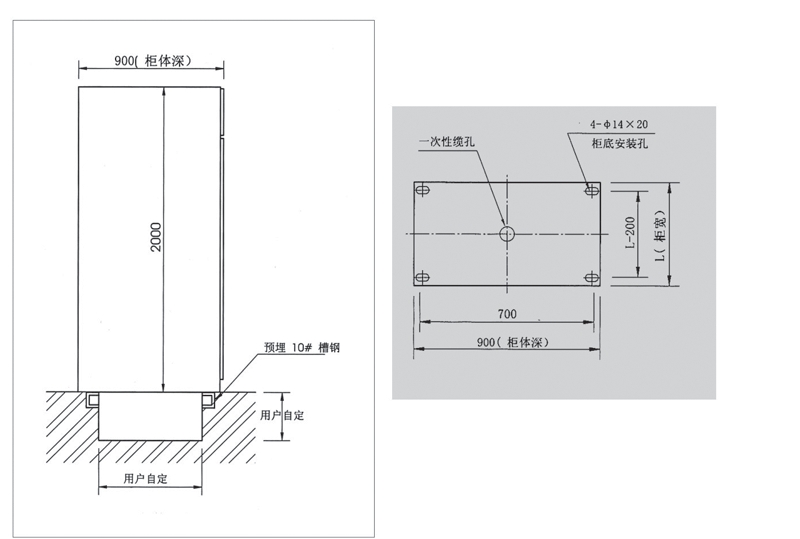

八、安裝示意圖


九、訂貨須知
　�。h(huán)網一次線路方案及排列圖、平面布置圖；
　�。h(huán)網柜內所需設備規格及數量，主母線規格；
　�。卧韴D及端子圖；
　�。h(huán)網柜框體顏色；
　�。渌螅海▌�(dòng)輸方式、交貨時間）
