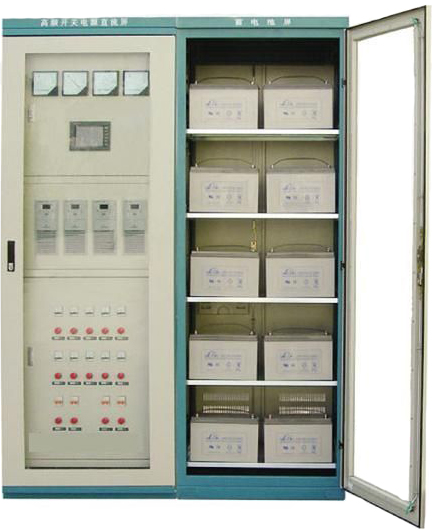

GZDW系列智能高頻開關電力操作電源系統是我公司根據電力要求、符合網上運行條件而設計的高可靠產品。標準一體柜是充電、饋電合并在一個機柜里,一般可配3個充電模塊 。 主要用于110KV及以下變電站,開閉所和用戶變中。
我公司技術力量雄厚,產品性能穩定,服務及時到位,贏得了廣大用戶的信賴。產品多次應用于國內外各大電力工程項目上。產品嚴格按照國際和國家質量保證體系生產,符合JB/T5777.4-200《電力系統直流電源設備通用技術及安全要求》及DL/T459-2000《電力系統直流電源柜訂貨技術條件》規定。
系統特點:
1、采用開關電源特有的模塊化設計,N+1熱備份。 2、超寬的電壓輸入范圍,電網適用性強,可用于環境相對惡劣的場所。 3、充電模塊可帶電插拔,在線維護,方便快捷。 4、硬件低差自主均流技術,模塊間輸出電流最大不平衡度小于±3%。 5、系統設計采用IEC(國際電工委員會)、UL等國際標準,可靠性與安全性有充分保障。 6、監控模塊采用大屏幕液晶漢字顯示或觸摸屏,聲光告警。 7、可通過監控模塊進行系統各部分的參數設置,界面友好,操作方便。 8、具備平滑調節輸出電壓和電流,蓄電池自動溫度補償?shù)认冗M(jìn)功能。 9、開放式接口設計,具有強大的通訊功能,很方便實現與變電站RTU裝置或電廠計算機監控系統DCS相連。 10、三級集散式監控系統,實現對電源系統的“遙測、遙控、遙信、遙調”以及無人值守。 11、蓄電池自動管理及保護,實時自動監測蓄電池的端電壓,充、放電電流,并控制蓄電池的均充和浮充,設有電池過/欠壓和充電過流聲光告警。
技術指標:
1、交流輸入電壓:380V±15%(三相) 2、電網頻率:50HZ±10% 3、功率因數:≥0.92 4、輸入過壓告警:437V±5V 5、輸入欠壓告警:320V±5V 6、輸出電壓范圍:180V-320連續可調,90V-160V 7、穩流精度:≤±0.5% 8、穩壓精度:≤±0.5% 9、效率:≥94% 10、紋波系數:≤0.1% 11、輸出欠壓保護:196V±2V,98V±2V 12、輸出過壓保護:325V±5V,162V±2V 13、相對濕度:≤90%(20±5℃) 14、絕緣電阻:≥10MΩ 15、可聞噪音:≤45dB 16、環境溫度:-5℃~+45℃
機械性能:
絕緣強度:輸出對地、輸入對地、輸入對輸出施加2KVAC時間1min無飛弧無閃絡
外觀尺寸:高2260mm×寬800mm×深600mm |
