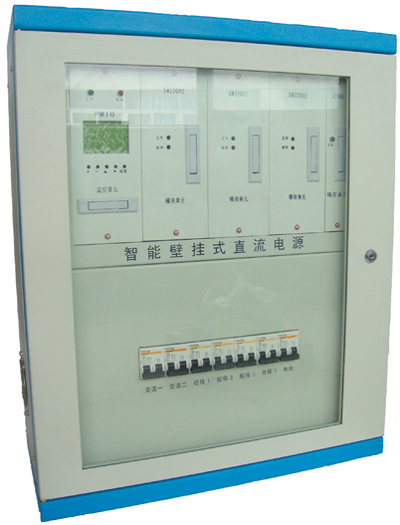

BG壁掛電源是我公司專為小容量直流系統而設計；系統采用一體化設計思想，由整流模塊、監控模塊、降壓模塊、配電單元和電池安裝箱構成；具有體積小、結構簡單等特點，適合構成38AH/220V、65AH/110V以下的系統，適用于小型開閉所、10KV小型用戶站及箱式變電站。
系統性能與特點:
可安裝3個220V/2A或110V/4A自然冷整流模塊；具有閃光、絕緣和電池巡檢功能。
整流模塊、監控模塊和降壓模塊均采用帶電插拔結構，安裝、維護方便。
監控模塊采用LCD顯示，漢字菜單，按鍵操作，能實現系統參數設置、系統工作參數顯示、
系統故障顯示和系統校準。
監控模塊具有對電池自動管理的功能。
當PT供電時系統具有自動限制輸出的功率功能。
降壓模塊具有自動硅鏈降壓功能，最大電流2A，沖擊電流30A/0.5S。
具有RS232/RS485“四遙”通訊接口和RTU、CDT及Modbus三種通訊規約。
掛墻式安裝，占用空間小、經濟性好。
根據要求，系統可配置壁掛電源箱、壁掛電池箱、壁掛信號箱。
單相交流雙路供電，兩路自動切換，或一路單相交流一路PT供電。
監控模塊可實現對電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態的檢測。
技術指標：
交流輸入：AC220V±20%
電網頻率：50Hz±10%
輸出限流：0.2A-2.2A(單模塊)
穩流精度： ≤ ±0.5%
均流度：≤5%
絕緣電阻：≥10MΩ
環境溫度：-5℃～45℃
耐壓：2KVAC一分鐘無閃絡、無擊穿
PT供電電壓：100V±10%
功率因數：≥0.85
穩壓精度： ±0.5%
紋波系數：≤ 0.1%
效率：≥93%
相對濕度：≤90%
可聞噪音：≤55dB
箱體尺寸： 560mm(寬) ×680mm(高)×280mm(厚) |
直流屏（壁掛式）
